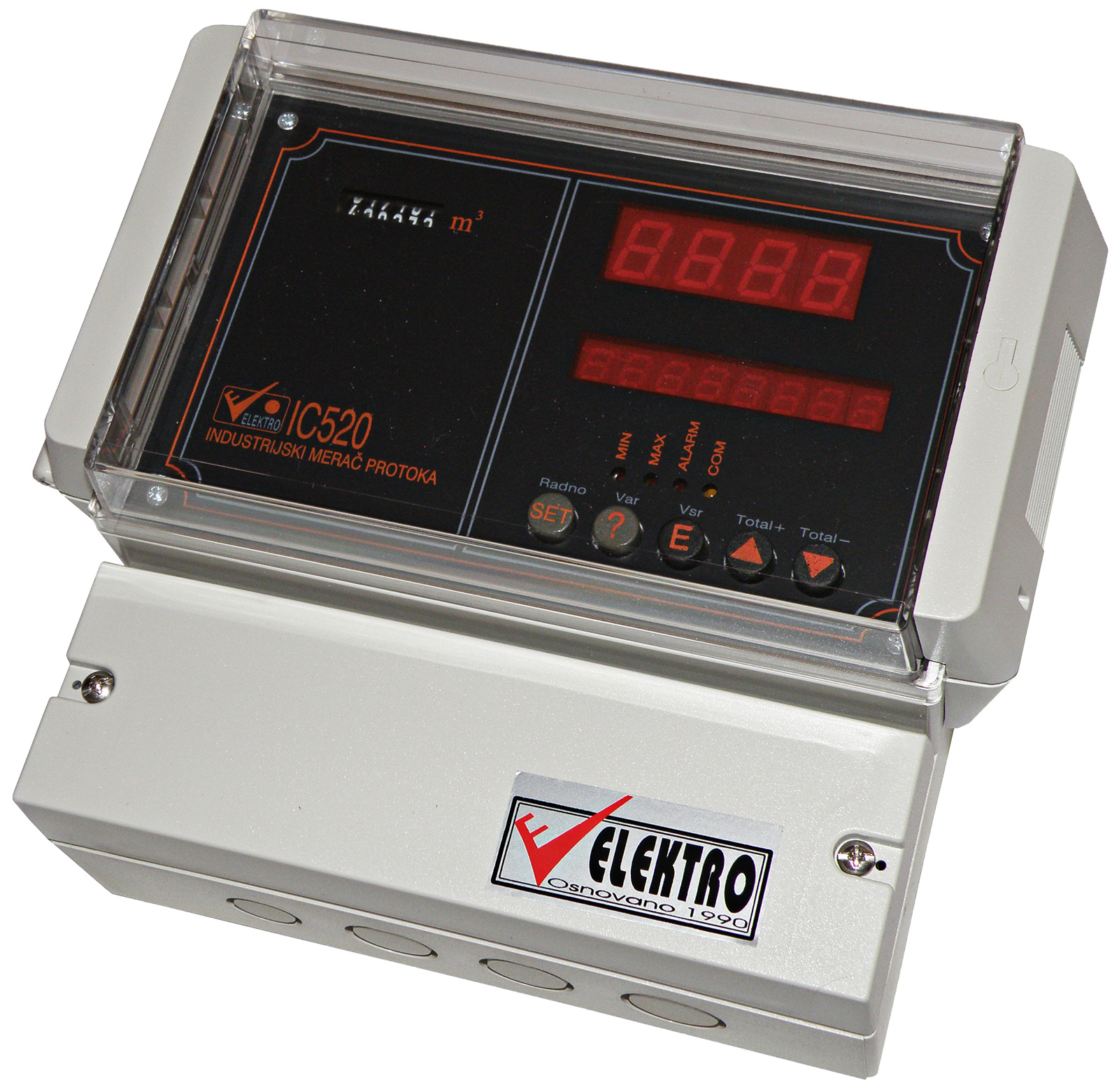

+381 (0)11 354 87 49 +381 (0)11 354 71 52 +381 (0)11 354 87 49Elektronski deo merača protoka EMD-01 uređaj IC520, sa impulsnom pobudom mernog senzora, koji mogu biti: standardni elektromagnetni davač i elektromagnetna merna sonda. Pored pobude i obrade signala vrše i prikaz izmerenih vrednosti protoka, brzine fluida, parcijalnog, pozitivnog i negativnog totala.
Takođe vrše i generisanje impulsa za spoljašnje totalizere, generisanje galvanski odvojenog strujnog izlaza, doziranje ili PI regulaciju protoka. Poseduju po dva izlazna releja sa izvodima za mirni, radni i preklopni kontakt. Konfigurisanjem, relejima se mogu pridružiti alarmna i signalna stanja kao i komparatorski nivoi. IC520 je predviđen za montažu na zid.
| Tehničke karakteristike elektronskog dela tip IC520 | |
| Ulazna impedansa: | >2 MΩ |
| Osetljivost: | >50 nV |
| Dozvoljeni COMMON MODE signal: | 2V |
| Potiskivanje COMMON MODE signala: | >120dB |
| Pobudna struja: | 50 - 200 mA |
| Frekvencija rada: | 3.54 - 8Hz |
| Priključak za napajanje spoljnog pretpojačivača: | -/+ 5V, 5mA max |
| Strujni izlaz: | 1 izlaz 0/4 - 20mA, max izl. napon 11V, (skala i ofset numerički podesivi) |
| Opterećenje strujnog izlaza: | <450Ω |
| Vremenska konstanta: | 0.8 - 30s |
| Relejni izlaz: | 3; 6A, 250VAC; podesiv, komparator protoka, detekcija praznog cevovoda; num. podesive tačke okidanja i histerezisi |
| Brojač: | šestocifren mehanički brojač i osmocifreni LED brojač |
| Tastatura: | 5 tastera, numeričko pokazivanje i podešavanje |
| Displej: | dva LED displeja: četvorocifreni za prikaz protoka, osmocifreni za prikaz zapremine |
| Radna temperatura: | od -200C do +500C |
| Komunikacija: | RS485/422, half duplex, 57600 Bd, protokol: MODBUS ASCII |
| Napajanje: | 80 - 200 VAC, 40 - 70 Hz, 15W |
| Kućište: | montaža na zid, 160x160x110 |
| Zaštita: | IP65 |
| Galvanska zaštita: | galvanski odvojen ulaz i izlaz |
U uređaj je implementiran matematički aparat za izračunavanje protoka na osnovu izmerene brzine. Digitalizacija se obavlja 18 bitnim A/D konvertorom, a prikaz u inženjerskim jedinicama na prednjoj ploči putem 2 LED displeja: gornji 4 znaka i donji 8 znakova. IC520 na prednjoj ploči poseduje i elektromehanički šestocifreni, totalizer pozitivnog protoka. Parametri konfiguracije uređaja (merenja, obrade, prikaza, izlaza regulacije, komunikacije,i dr) se numerički podešavaju preko tastature na prednjoj ploči uređaja. Uređaj IC520 omogućava nadzor tekućih veličina i konfiguraciju parametara i daljinski preko računara (komunikacioni priključak RS485) korišćenjem softverskog paketa ELEKTROCOM.
