Uvod

Požega se od 1966 do 1993. godine snabdevala vodom iz svog sopstvenog izvorišta. Izvorište se nalazi na levoj obali reke Skrapež pored koje je izgrađeno 6 bunara koji su zajedničkom galerijom spojeni do sabirnog bunara.

Neposredno do sabirnog bunara izgrađena je pumpna stanica u kojoj su smeštene 3 pumpe snage 75 kW. Voda se uz prethodno hlorisanje, pumpala u rezervoar zapremine V= 450m3 koji se nalazi na obližnjem brdu "Lisište" iz koga se stanovništvo snabdevalo vodom. Razvojem industrije i povećanjem broja stanovnika ispostavilo se da je rezervoar od 450m3 male zapremine pa se 1975. god. pristupilo izgradnji novog rezervoara zapremine V=1500m3 koji je pušten u eksploataciju 1976. god. i koji je i dalje u funkciji.

Godine 1993. kada je pušten sistem "Rzav" u funkciju, Požega se kao jedan od pet gradova, priključila na glavni distributivni cevovod. Od te godine sve potrebe za vodom, bilo da je u pitanju industrija ili građani, zadovoljavaju se preuzimanjem od vodosistema ''Rzav". Staro izvorište je konzervirano i stavljeno van funkcije. Povrerneno se vrši uzorkovanje vode (hemijska i biološka analiza) i ispumpavanje vode u reku Skrapež.

Konfiguracija CSNU

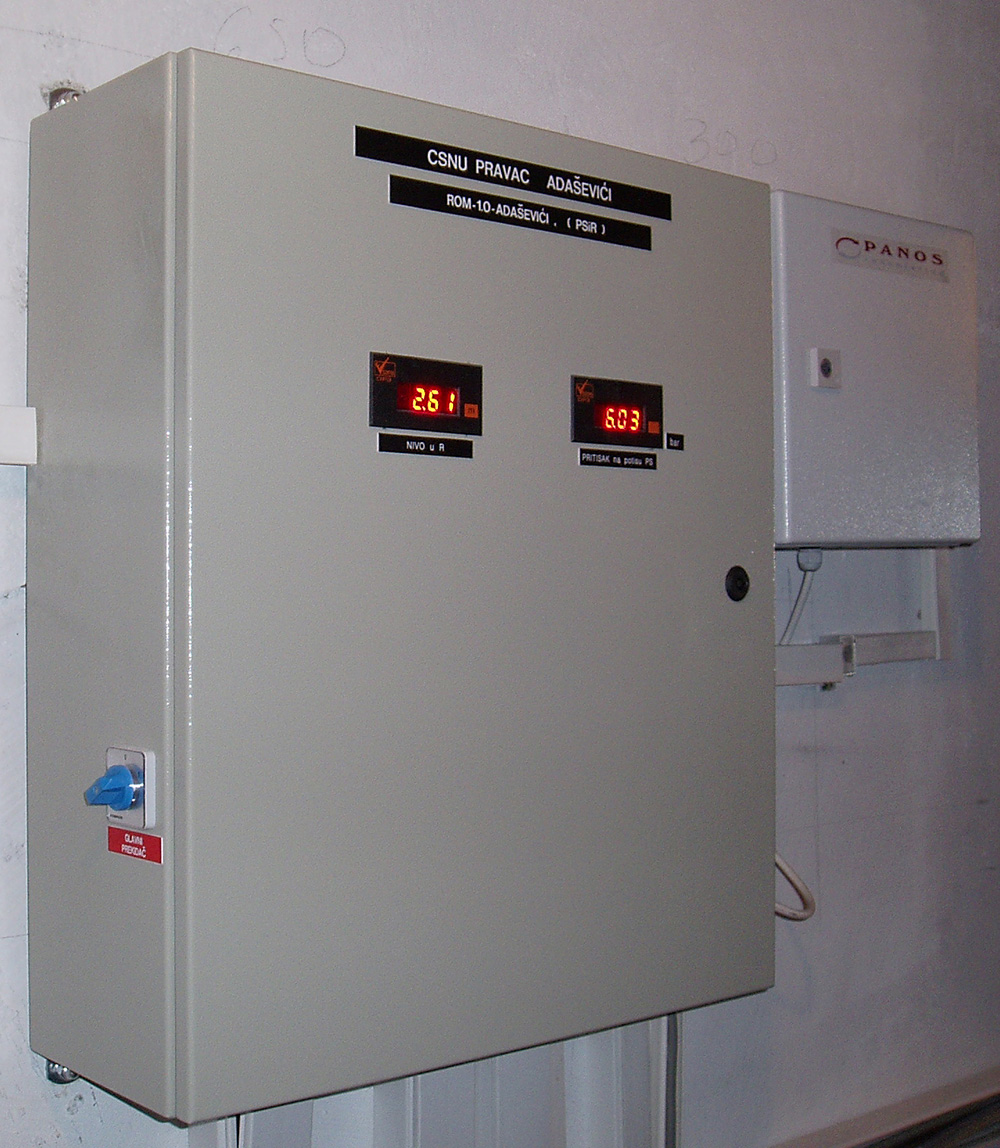

Distributivni pravac Adaševići

Kliknite na sliku za uvećanje

Od 2007. godine u JKP "Naš Dom" - Požega uspešno funkcioniše centralni sistem za nadzor i upravljanje (CSNU) distributivnog dela sistema. CSNU je izvođen tokom proteklih godina u nekoliko faza.

Sledeće tehnološke celine su posebno izdvojene i opremljene  mernom, računarskom i komunikacionom opremom i povezane u CSNU:

• distributivni pravac Adaševići,
• distributivni pravac Tešovići,
• distributivni pravac Sekulića šanac,
• distributivni pravac Gorobilje.

U udaljenim objektima vodovodne mreže je ugrađena merno regulаcionа oprema koju sačinjava 11 transmitera pritiska, 8 merača protoka i 11 merača nivoa kao i 12 PLC kontrolera. Posredstvom segmenata računarske mreže, svi kontoleri razmenjuju informacije sa Master PLC-om u komandnom centru KKC1 Lisište, koji istovremeno ima i funkcije koncentratora podataka, zatvara kompleksne petlje upravljanja, vrši dijagnostiku komunikacionih mreža i snabdeva podacima server u komandnom centru.

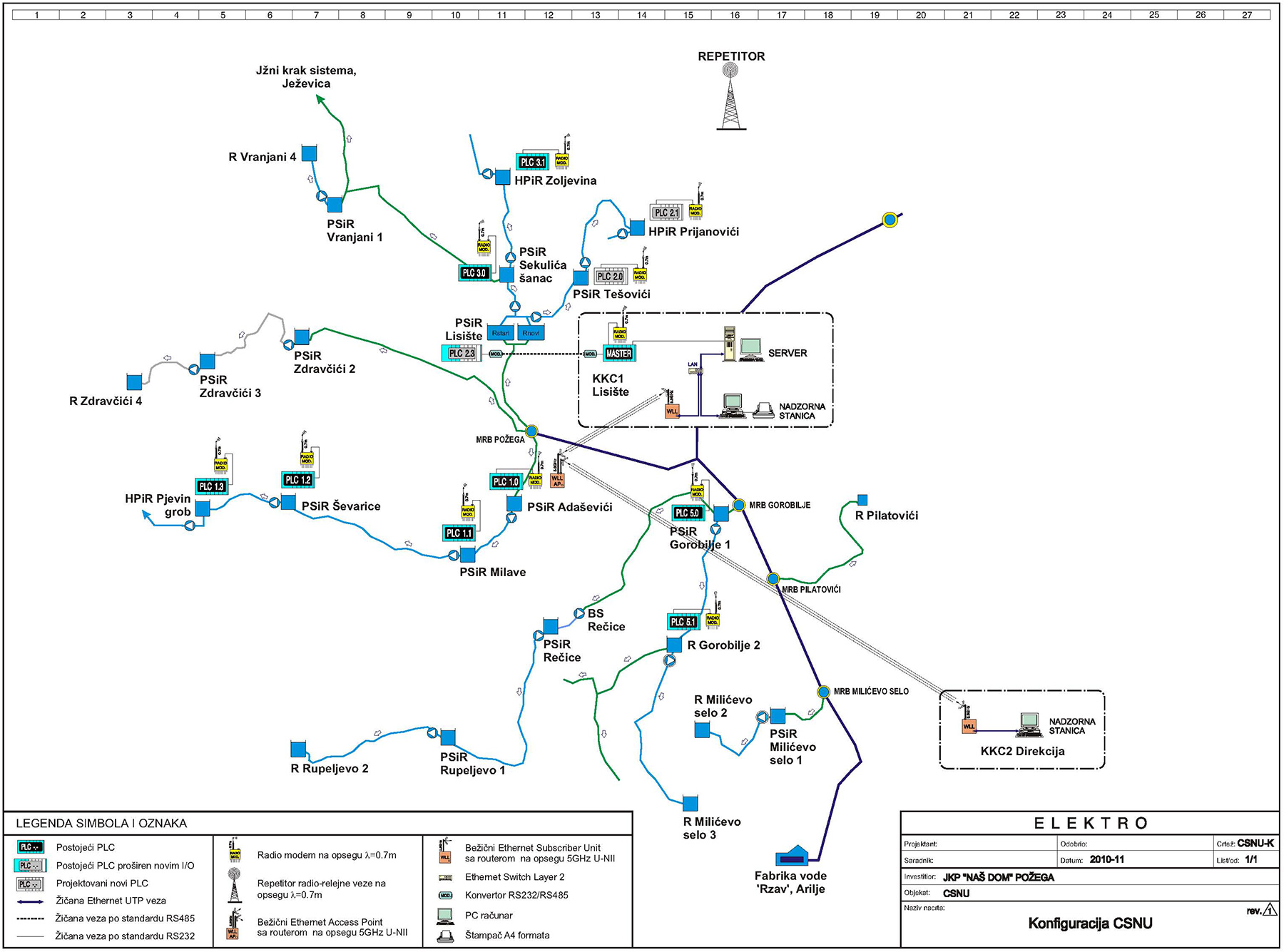

Kompleksnost sistema vodosnabdevanja opštine Požega, a posebno njegova razuđenost, reflektuje se i u sistemu komunikacionih veza. U CSNU JKP "Naš Dom" se koristi radio-relejni prenos na talasnim dužinama 0,7m kao dominantni način prenosa podataka, zatim bežični Ethernet na frekvencijama 5.4GHz, žičane veze i javna GSM mreža, što se može uočiti na komunikacionoj šemi.

Konfiguracija CSNU

Kliknite slike za uvećanje

U vodovodnom sistemu su uspostavljena i dva komandno kontrolna centra, namenjena za nadzor i upravljanje opisanim sistemom:

1. komandno kontrolni centar KKC1 Lisište u objektu rezervoara Lisište, namenjen za glavnu operativnu kontrolu i nadzor nad celim distributivnim sistemom Požege,
2. komandno kontrolni centar KKC2 u Direkciji JKP, namenjen za supervizijsku kontrolu i nadzor nad kompletnim sistemom vodosnabdevanja, kao i za razvoj i unapređenje sistema.

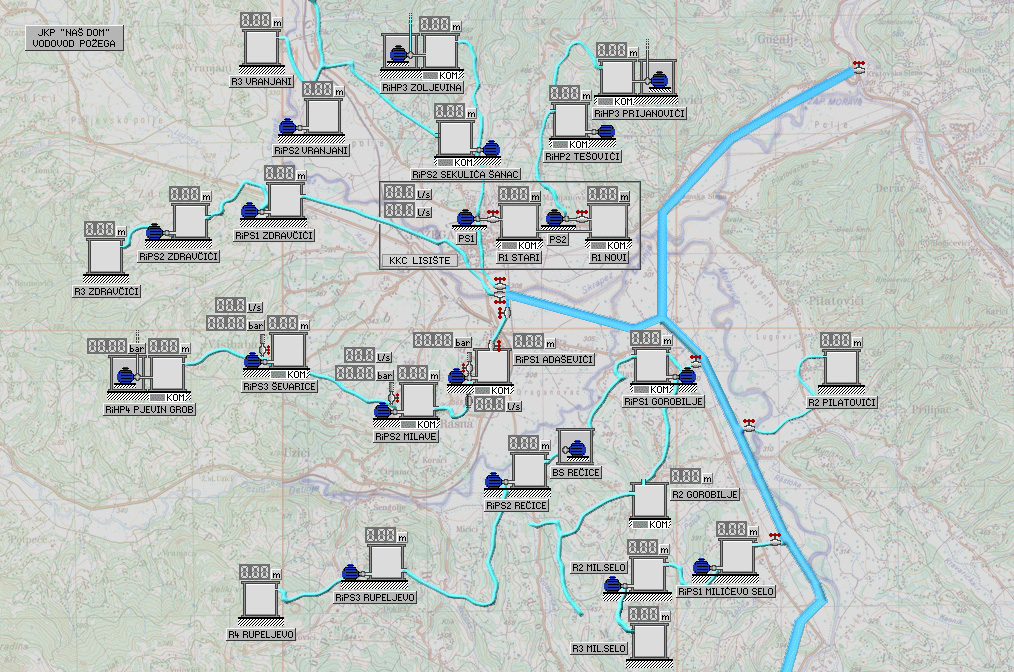

SCADA

Kliknite slike za uvećanje

Na nadzornim računarima instaliran je SCADA softver MapNet plus.

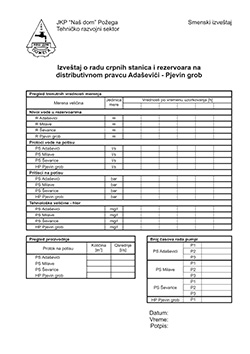

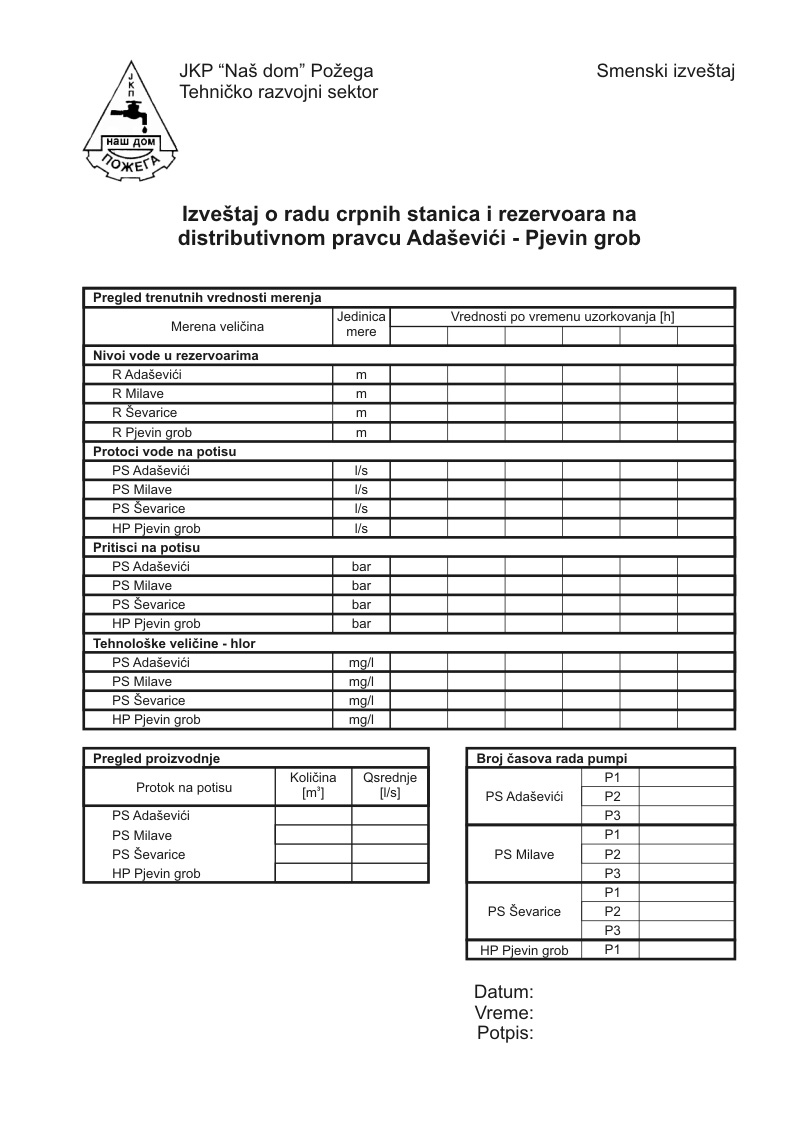

Izveštaj o radu crpnih stanica i rezervoara

Kliknite na sliku za uvećanje

Instalirani SCADA sistem sačinjavaju:

• 1 SCADA server
• 2 SCADA klijenta
• 11 dislociranih čvorova
• 77 analogna taga
• 548 digitalna taga
• 15 ekranskih prikaza sistema i
•  20 izveštaja.

Osnovne nadzorne i komandne funkcije izvršavaju se na svim komponentama sistema. Ipak, sa stanovišta operatera, najznačajnije funkcije se ostvaruju preko nadzornih računara. One obuhvataju prikaze trenutnih stanja mernih i indikatorskih signala po svim celinama sistema, prikaze trendova svih praćenih veličina u proizvoljnim intervalima, mogućnosti izbora režima upravljanja (daljinski-ručno ili daljinski-automatski), izdavanje neposrednih komandi u daljinskom-ručnom radu i izdavanje referentnih vrednosti u daljinsko-automatskom radu, praćenje alarmnih stanja i svih relevantnih događaja u sistemu, kao što su uključenja pumpi, promene stanja i dr, generisanje razičitih štampanih izveštaja (smenskih, dnevnih, mesečnih, godišnjih), automatizovano ili na zahtev i sl.
