CSNU vodovodnim sistemom GM - JKP "Gornji Milanovac"

Gornji Milanovac, April 2014.

Uvod

Organizovano vodosnabdevanje Gornjeg Milanovca datira od 1943. godine. Trenutno se Gornji Milanovac snabdeva vodom iz četri sistema: Vujanskog, Brezanskog, Banjanskog i Regionalnog vodovodnog sistema "Rzav".

Vujanski sistem je izgrađen u toku 1943. godine. Kaptiranjem vrela "Vujan" voda se gravitaciono dovodi do rezervoara "Vujan", kapaciteta 400 m³, gde se hloriše tečnim hlorom, a zatim distibuira za potrebe domaćinstava u naselju Mlakovac, kompanije "Takovo" i PPOV Mlakovac. Kapacitet izvorišta je 6-10 l/s.

Brezanski sistem je izgrađen 1967. godine kao sistem za snabdevanje svih potrošača Gornjeg Milanovca i dela seoskih domaćinstava na magistralnom cevovodu od Brezne ka gradu. Ovaj sistem čine vrela: Šiban, Kuršumovo i Filipovića vrelo. Voda sa izvorišta Šiban se hloriše u sabirnom bazenu radi vodosnabdevanja potrošača u Teočinu. Ukupna izdašnost ovih vrela u letnjem periodu može biti manja od 20 l/s. Ova činjenica, kao i naglo povećanje broja stanovnika i industrijskih kapaciteta doveli su do izgradnje sistema za vodosnabdevanje "Gornji Banjani" 1967. godine.

Banjanski sistem čine: Popovo, Koleničko i Markovića vrelo. Izdašnost ovih vrela se kreće 30-50 l/s, dok pri povoljnim hidrološkim uslovima iznosi i do 90 l/s. Velike oscilacije u izdašnosti i kvalitetu uslovljene su padavinama.

Regionalni vodovodni sistem "Rzav" Priključen je na distributivnu vodovodnu mrežu Gornjeg Milanovca 1996. godine. Od postrojenja za prečišćavanje vode u Arilju, voda se gravitaciono transportuje do rezervoara i CS u Brđanima. Iz Brđana voda se cevovodom prečnika 600 mm i pumpama potiskuje u distributivni rezervoar "Neškovića Brdo".

Na ova četiri sistema za vodosnabdevanje priključeno je ukupno 10.384 potrošača svih kategorija, što u pogledu broja domaćinstava na području opštine čini nešto manje od 2/3 svih domaćinstava.

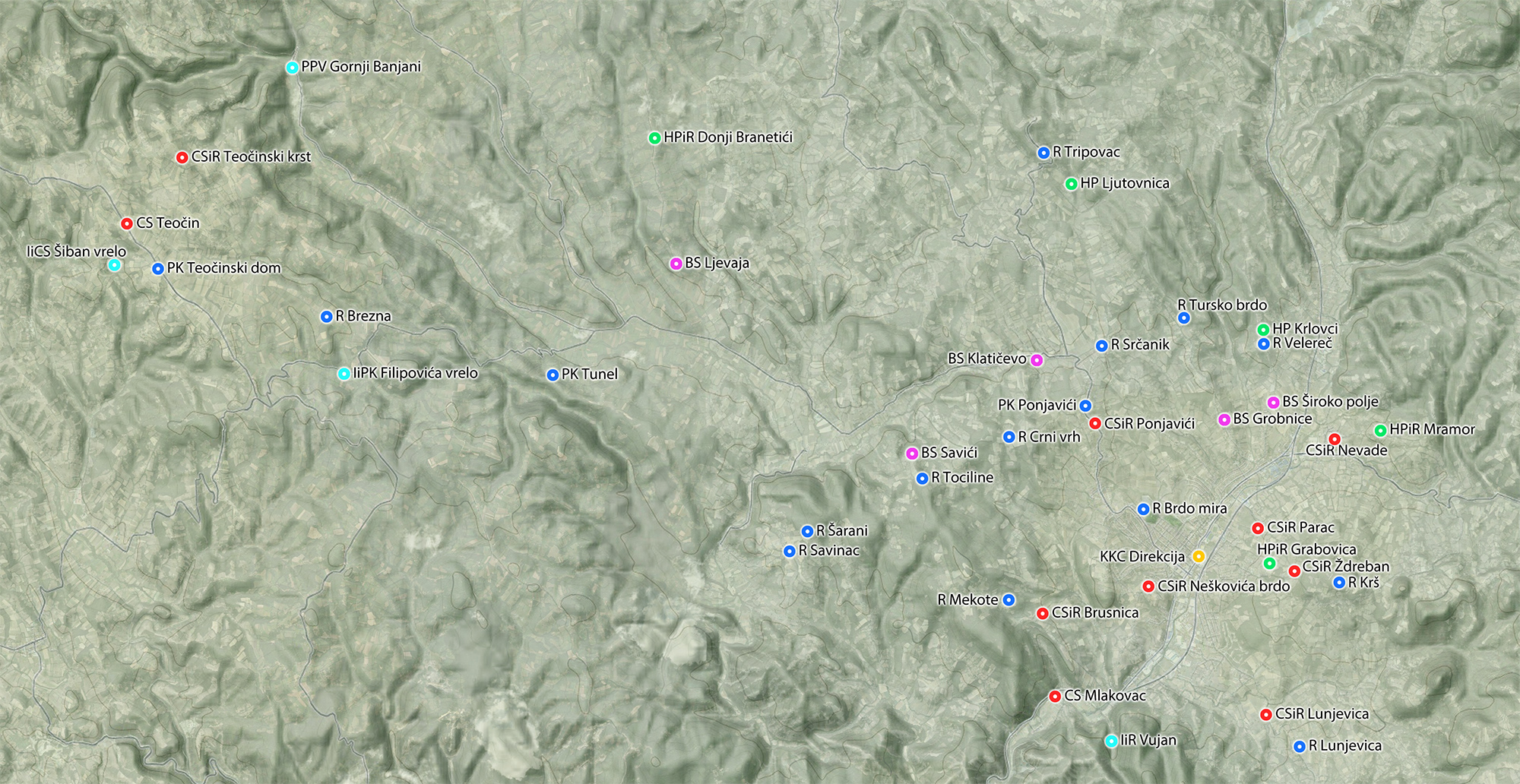

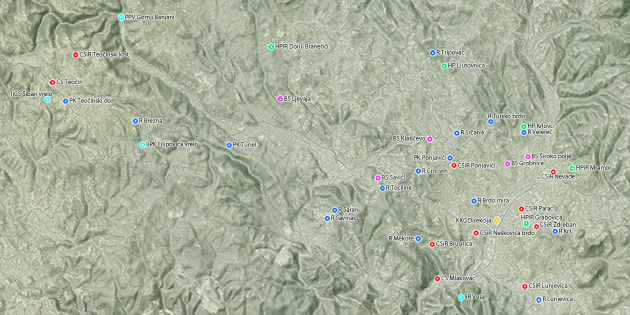

Konfiguracija sistema CSNU

Kliknite na sliku za uvećanje

Konceptualno rešenje CSNU vodovodnim sistemom u Gornjem Milanovcu je zasnovano na mreži programabilnih logičkih kontrolera (PLC) i nadzornih PC računara, preko kojih se izvršavaju sve upravljačke i nadzorne funkcije CSNU. Ovo rešenje je primenjeno na distibutivni pravac Parac-Krš, distributivnu mrežu banjanskog i rzavskog sistema.

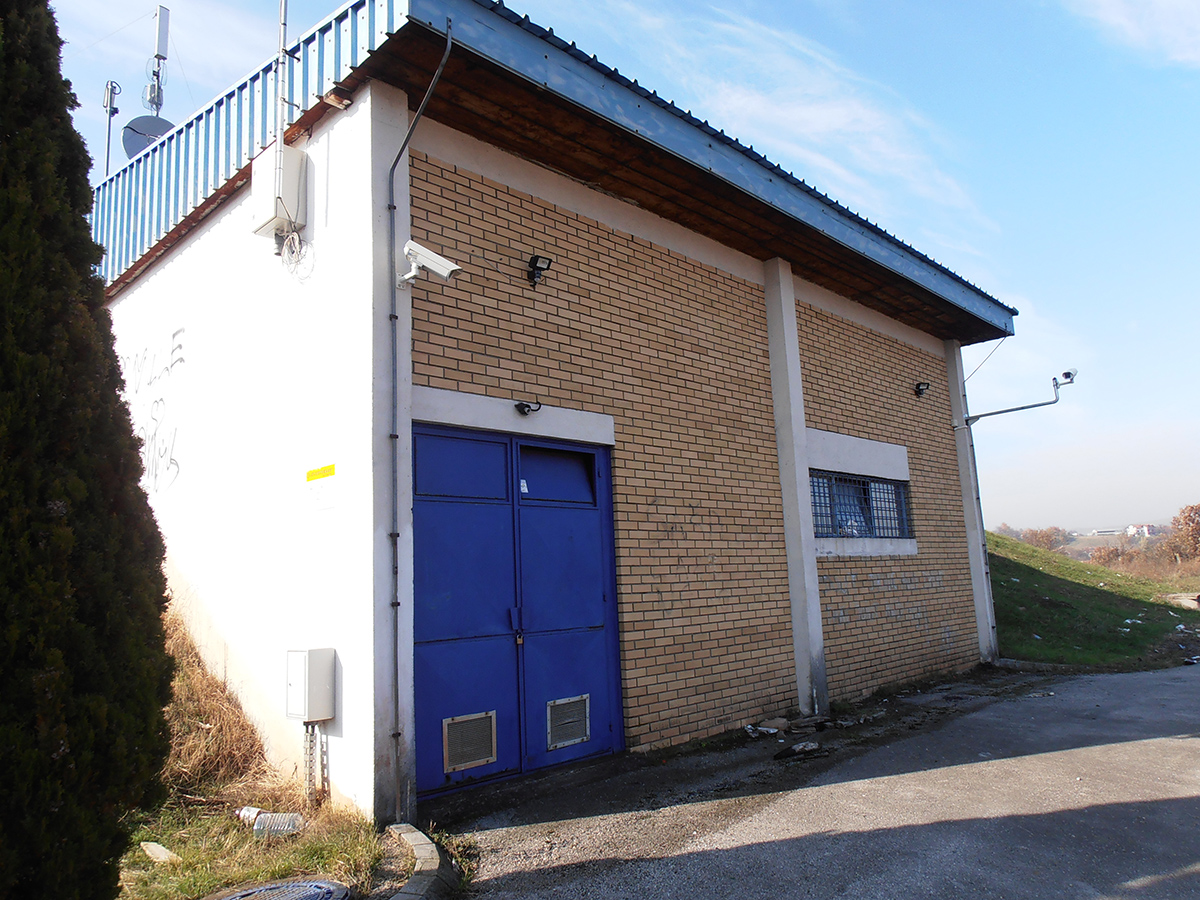

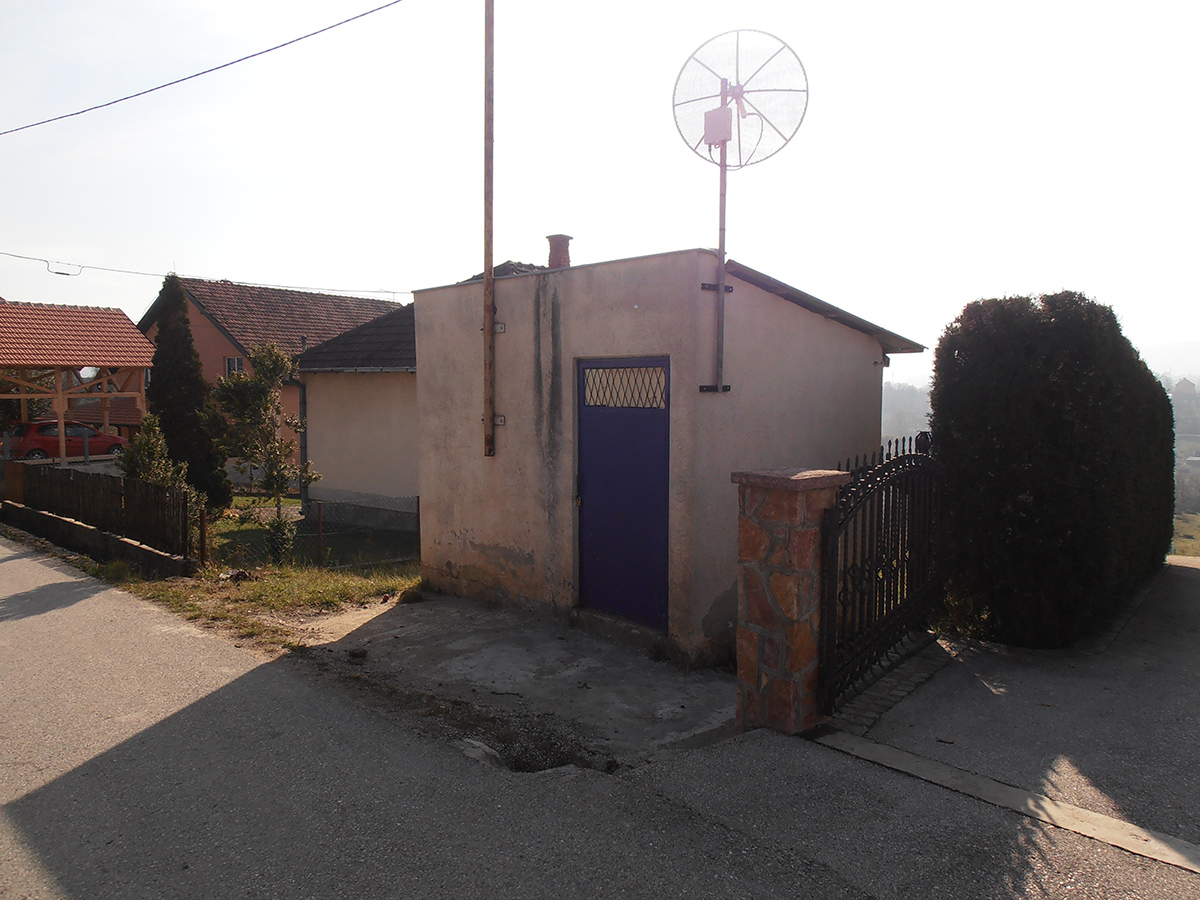

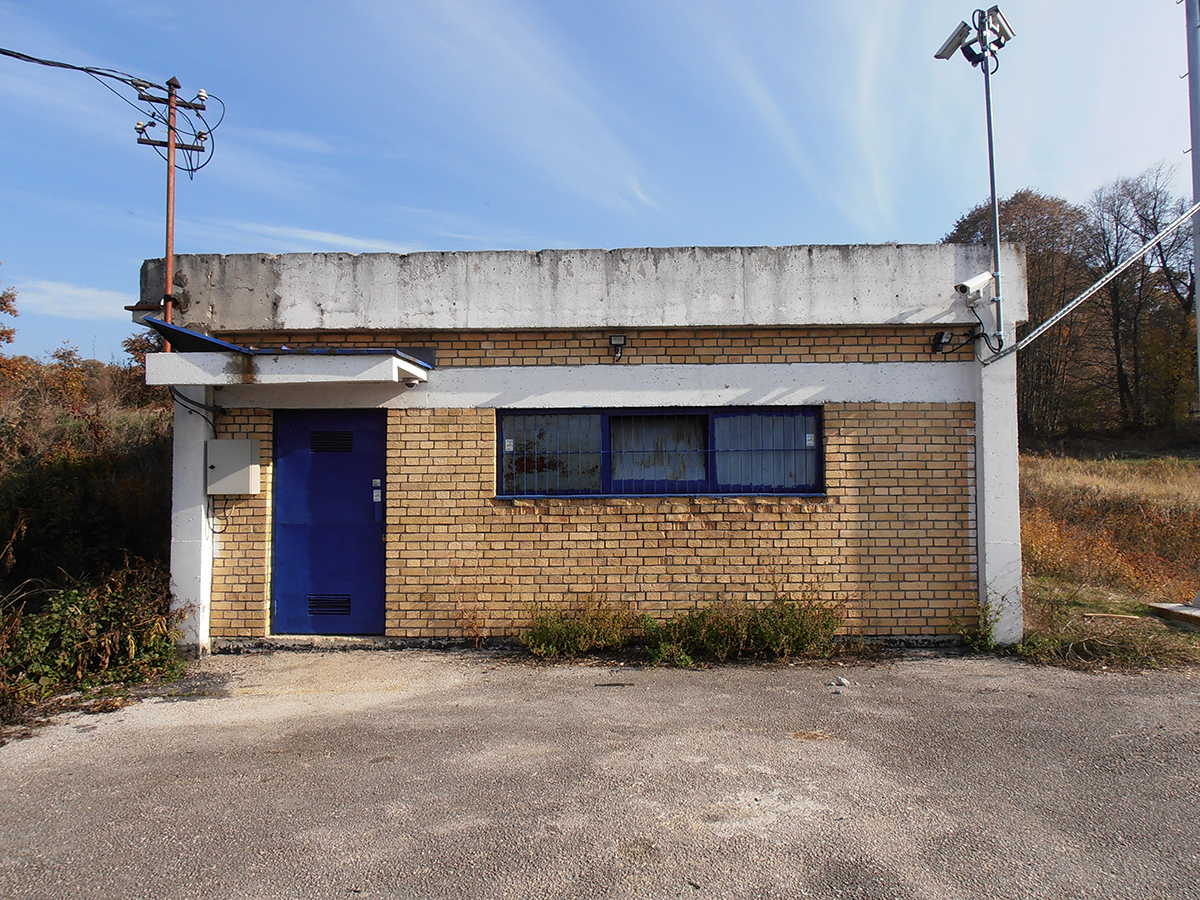

I faza aktivnosti je obuhvatala formiranje glavnog centra nadzora u Direkciji JKP Gornji Milanovac. Postavljanje master kontrolera, a na računarima u centru nadzora server računara i u nadzornim stanicama instaliranje neophodnog sistemskog i aplikativnog softvera. Ova faza je takođe obuhvatala kompletnu rekonstrukciju merno-regulacione opreme svih objekata pomenutih delova sistema. Uvedeno je niz novih merenja: nivoa, protoka, rezidualnog hlora itd. U svim pumpnim i buster stanicama na pomenutim delovima sistema vodosnabdevanja smešten je po jedan kontroler odgovarajuće klase.

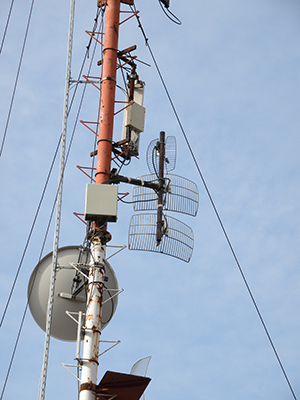

Preko računarske mreže koja je realizovana posredstvom sistema bežičnih ethernet veza pojedinačni kontroleri razmenjuju međusobno informacije neophodne za upravljanje i nadzor nad sistemom. Funkcionisanjem mreže i sistema u celini upravlja centralni PLC, nazvan Master PLC, smešten u Direkciji JKP-"G. Milanovac".

U komandnom centru nalaze se glavni PC server i jedan dodatni nadzorni računar. PC Server je umrežen sa Master PLC-om, sa namenom da omogući vizuelno praćenje, komandovanje, generisanje arhiva i štampanih izveštaja. Posredstvom ovog računara korisnici (rukovodioci i rukovaoci-dispečeri) dobijaju trenutni uvid u stanje sistema, biraju između različitih režima upravljanja, izdaju komande motorima pumpi u pumpnim stanicama rezervoara u ručnom režimu, menjaju parametre u automatskom radu, a po potrebi mogu pregledati i istoriju dešavanja, merenih podataka i sl. Nadzorni računar ima iste mogućnosti, osim što je komandovanje preko njega onemogućeno, iz proceduralnih razloga, tako da je komandovanje u celom sistemu dozvoljeno samo preko glavnog PC Servera.

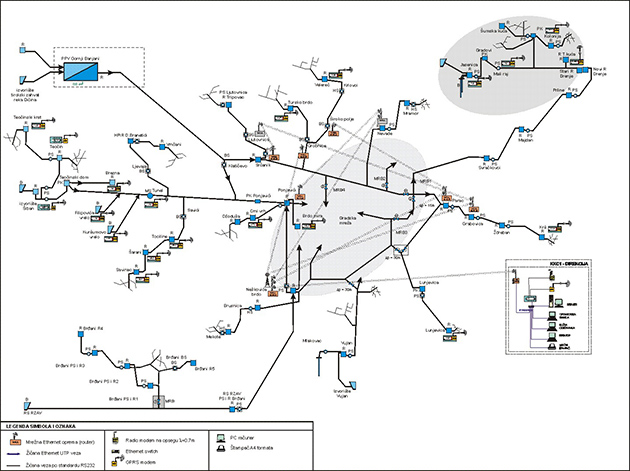

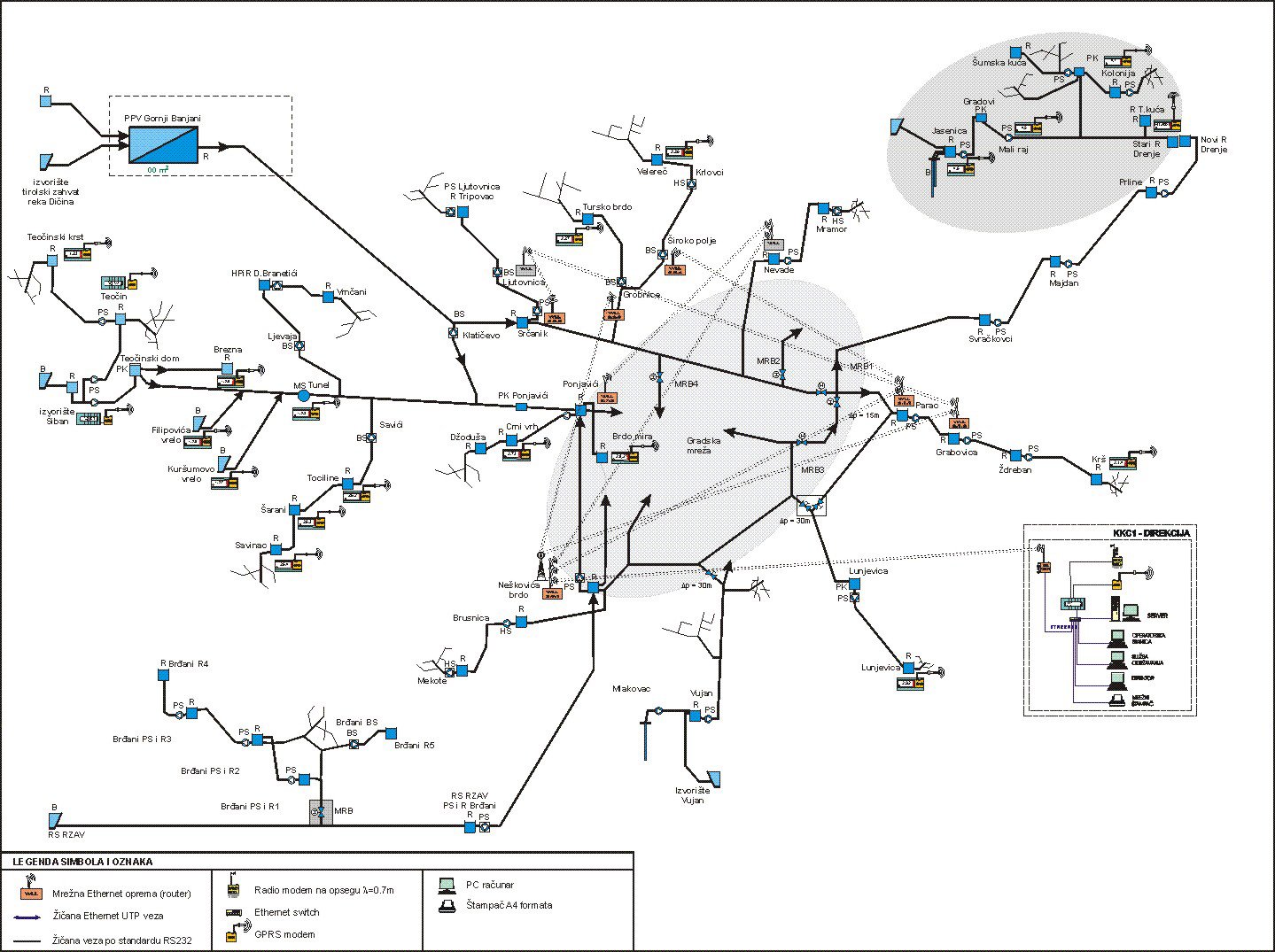

Kominukaciona mreža vodovodnog sistema grada G. Milanovac:

Kominukaciona mreža vodovodnog sistema grada G. Milanovac

Kliknite na sliku za uvećanje

U kasnijim fazama izgradnje CSNU, ovaj sistem je moguće jednostavno dograđivati segmentima koji će pokrivati ostale distributivne pravce, prema potrebama i mogućnostima JKP G. Milanovac.

SCADA sistem u CSNU vodovodnim sistemom grada Gornjeg Milanovca sačinjavaju:

1 SCADA server,1 SCADA klijent,
8 kontrolera,
preko 70 analognih tagova,
oko 800 digitalnih tagova,
11 Slika, 18 izveštaja
Komunikacija: Radio, RS485, Ethernet LAN, Ethernet WLL.

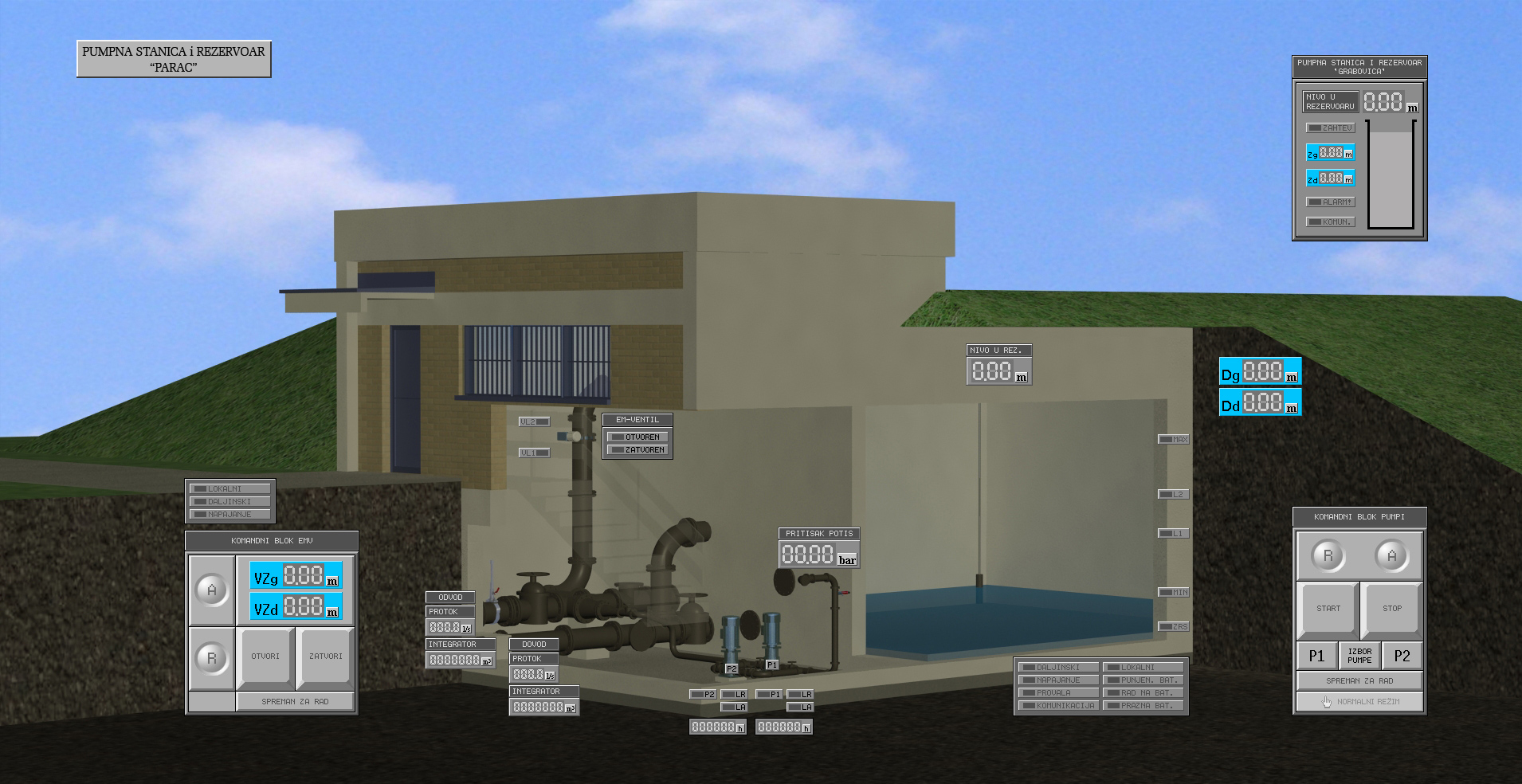

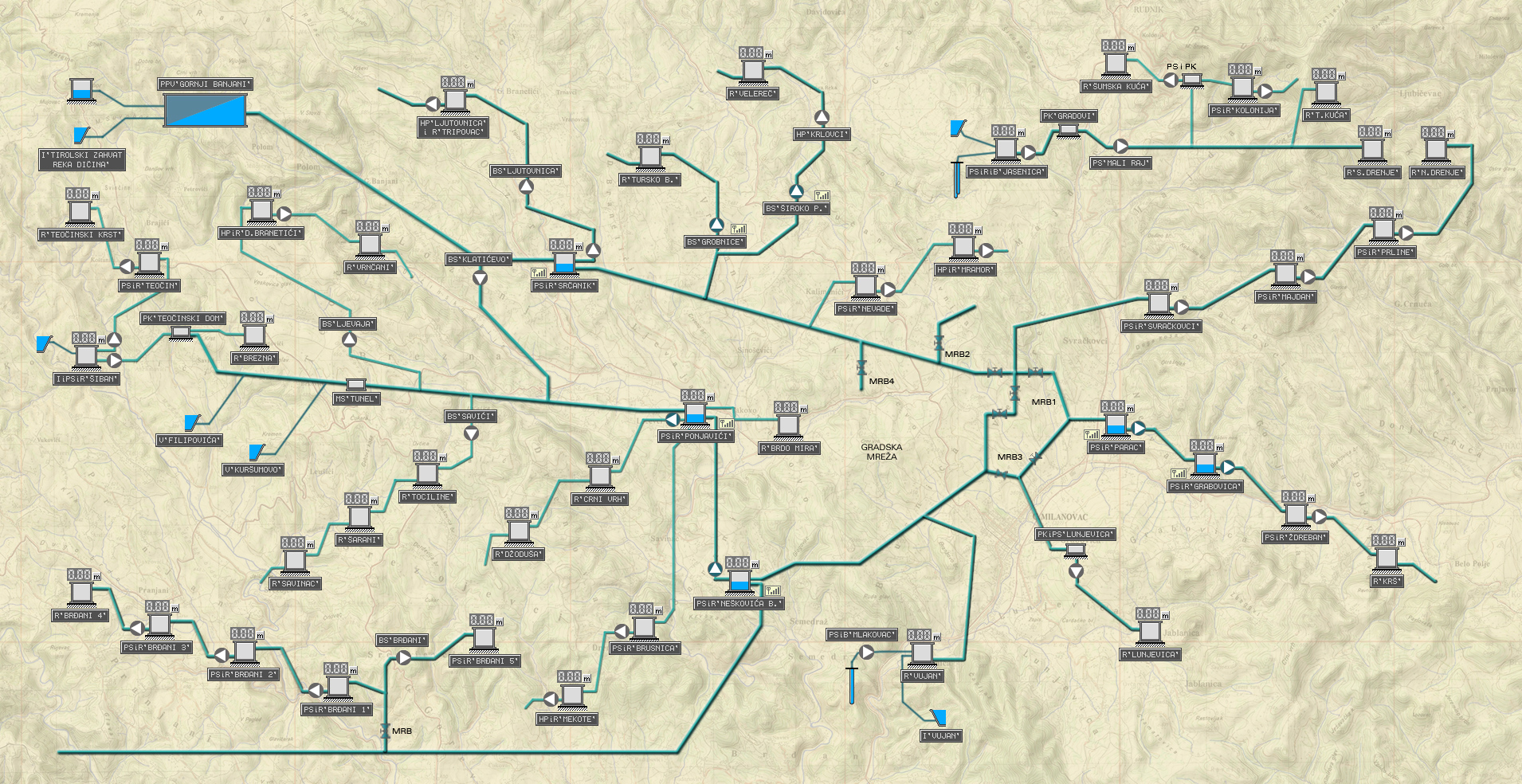

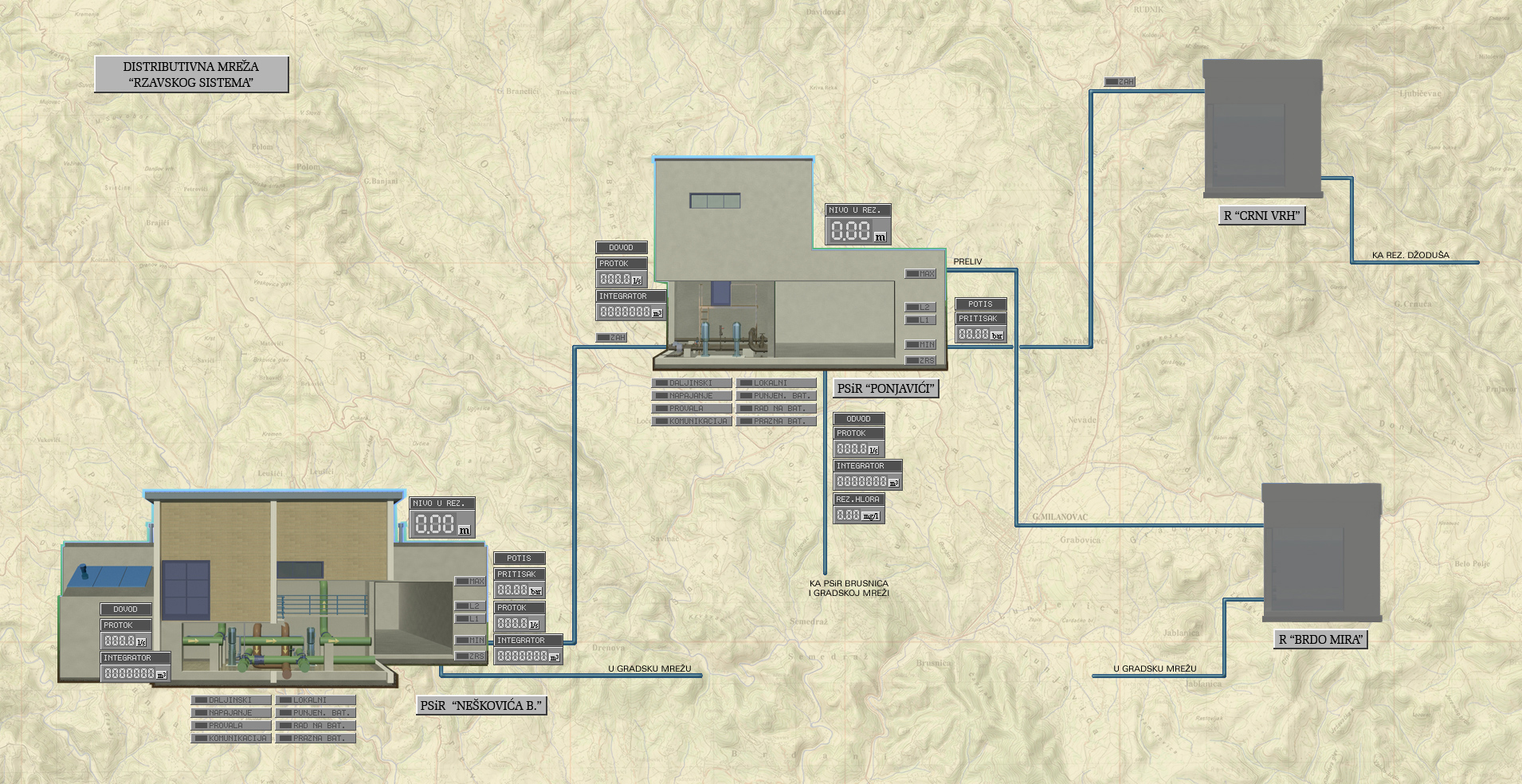

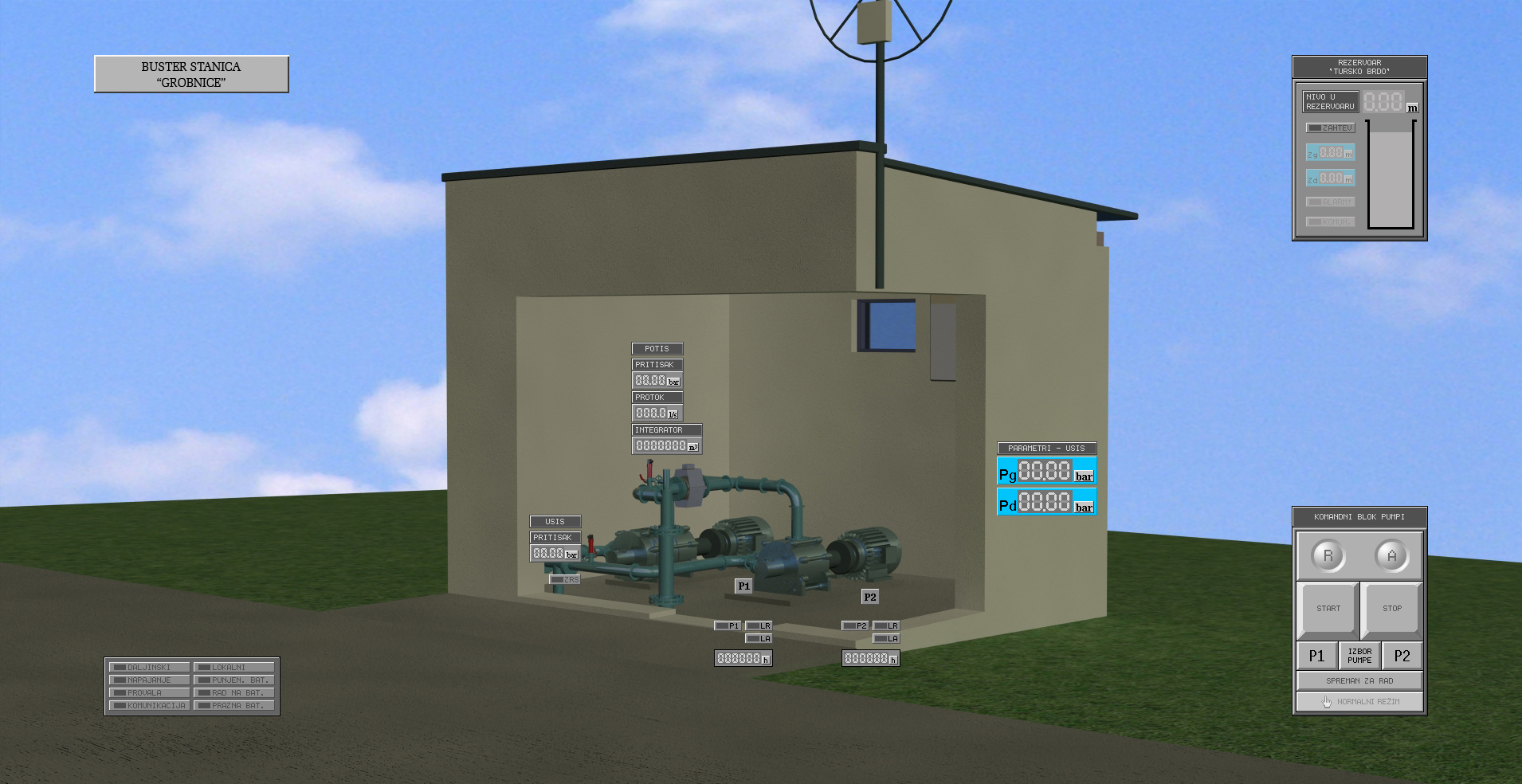

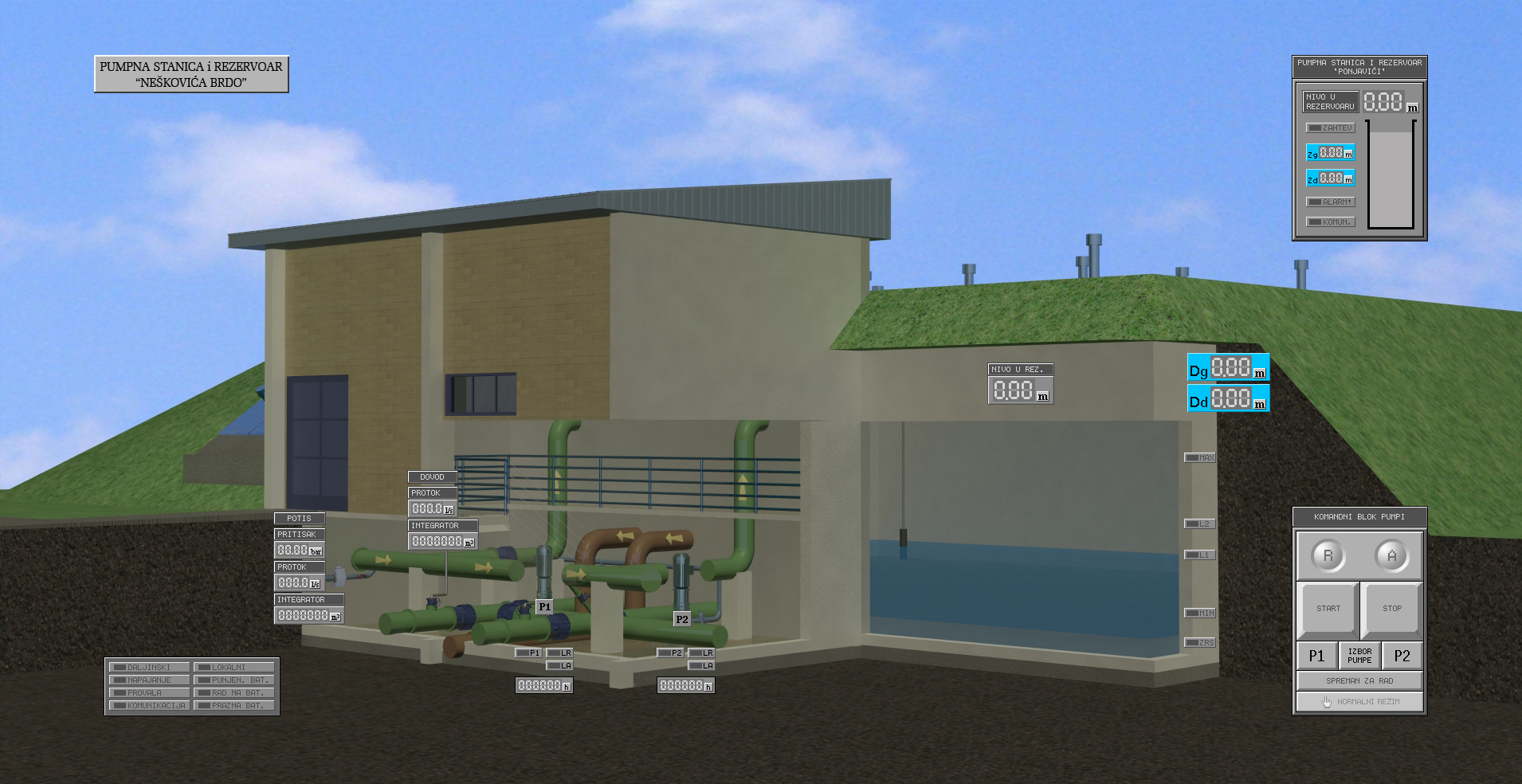

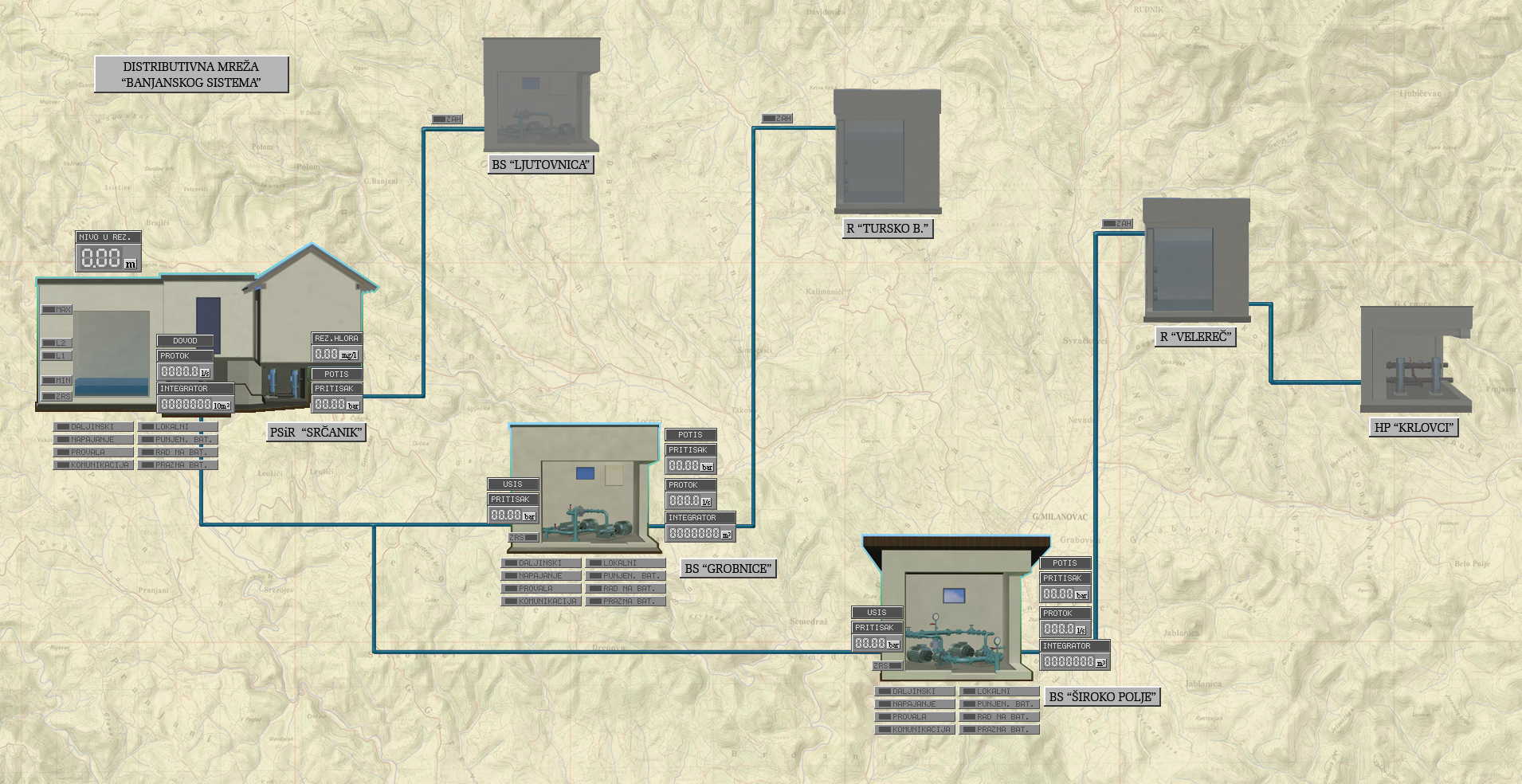

U scadi je korišćena kombinacija 2D i 3D tehnologije izrade slika za grafički prikaz procesa spomenutih delova sistema. U nastavku su prikazane slike za pojedine delove sistema:
