Štiti pumpu od rada "na suvo" ili signalizira nivo u zadatoj tački.

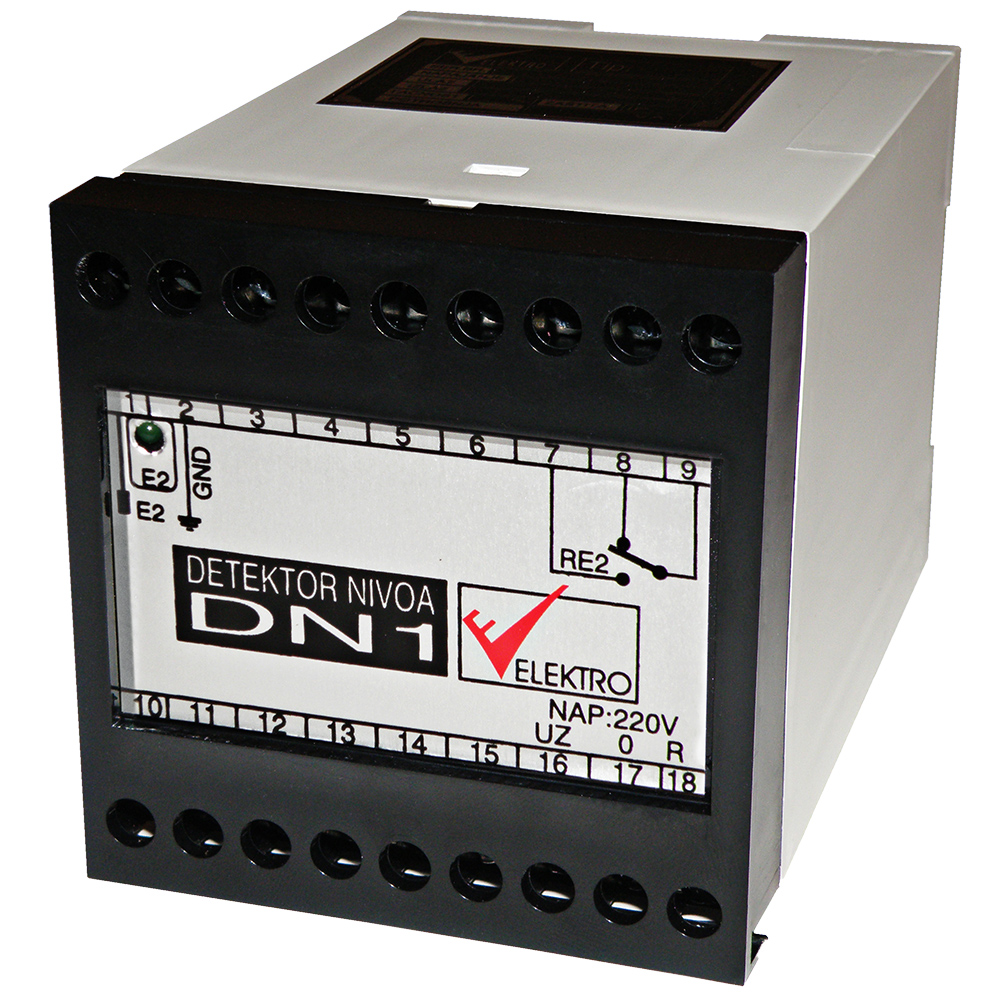

Logika rada uređaja DN1: pri dostizanju postavljenog nivoa LED E2 svetli - RELE RE2 aktiviran (provodan radni kontakt) i obrnuto.
dimenzije kutije: | 75x75x105mm (ŠxVxD) |
napajanje: | 220V (180V... 240V), 50Hz |
način pričvršćivanja | na šinu 35mm (DIN 46277) |
potrošnja: | < 5W |
otpornost: | R< 8KΩ |
temp. okoline: | -10... 550C |
zaštita uređaja: | |
elektronski deo | IP54 |
detektorske sonde | IP68 |
Za DN1 se koriste priključci: | |
1 - E2 elektroda (MAX) | 9 - preklopni kontakt RE2 |
2- uzemljenje (GND) | 16 - uzemljenje 220V |
7 - radni kontakt RE2 | 17 - nula 220V |
8 - mirni kontakt RE2 | 18 - faza 220V |
Detektori nivoa se koriste za signalizaciju nivoa, zaštitu pumpi od rada "na suvo" i automatsko održavanje nivoa čiste ili zaprljane vode.
Uređaj se sastoji od elektronskog dela smeštenog u standardno kućište za montažu na šinu i detektorskih sondi sa kontaktnim elektrodama. Sonde se isporučuju u kućištu IP65 montiranom na postolju pogodnom za montažu. Elektrode su robustne i napravljene od Č 4574. Maksimalan iznos struje kroz tečnost čiji se nivo detektuje iznosi 0.5 mA AC, a napon između elektroda je 8 V AC tako da je bezopasan na dodir. Najveći dozvoljen otpor je 8 K. Maksimalni dozvoljeni kapacitet kabla (elektroda-elektronika) je 220 nF.
