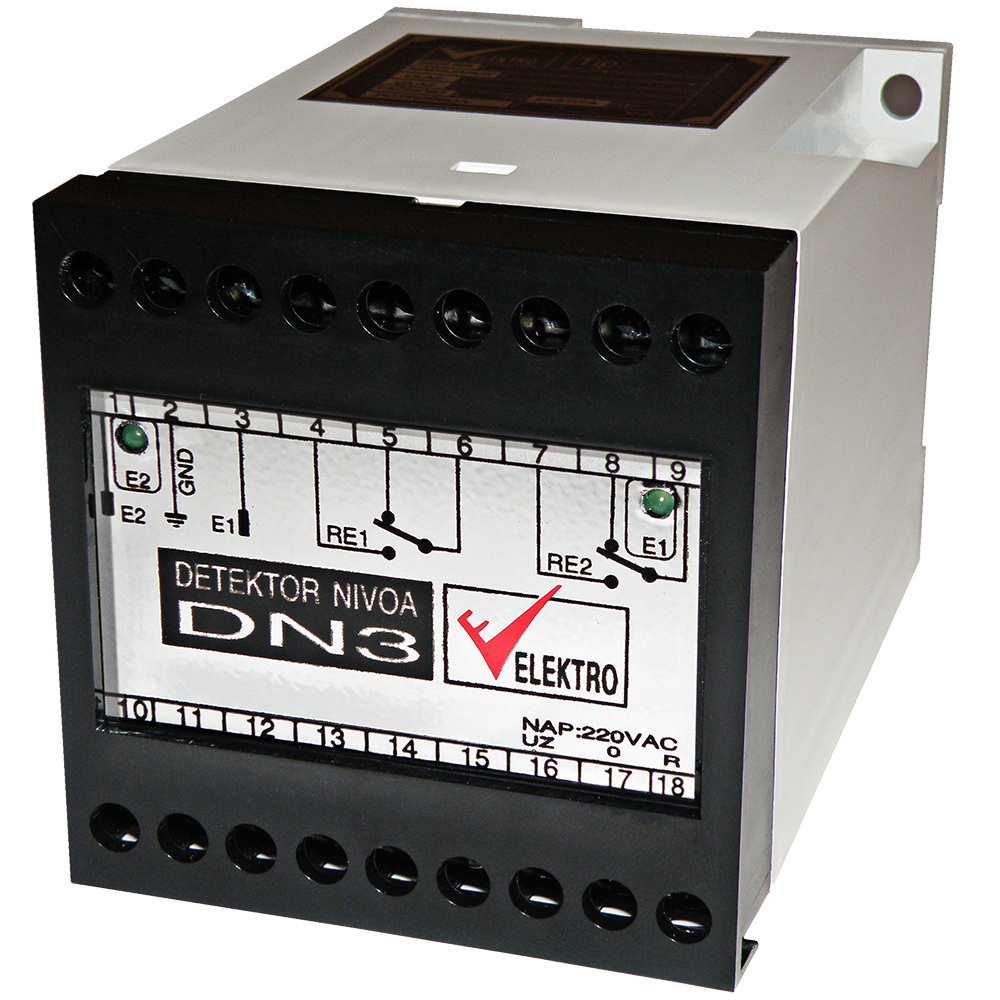

Detektori nivoa - DN3

Signalizira minimalni i maksimalni nivo.

Logika rada uređaja DN3:

dimenzije kutije: 75x75x105mm (ŠxVxD)
napajanje: 220V (180V... 240V),50Hz
način pričvršćivanja na šinu 35mm (DIN 46277)
potrošnja: < 5W
otpornost: R< 8KΩ
temp. okoline: -10... 550C
Izlaz za DN3: 2xRE 250V, 8A

zaštita uređaja:
elektronski deo IP54
detektorske sonde IP68

Za DN3 se koriste priključci:
1 - E2 elektroda (MAX) 7 - radni kontakt RE2
2 - uzemljenje (GND) 8 - mirni kontakt RE2
3 -  E1 elektroda (MIN) 9 - preklopni kontakt RE2
4 - radni kontakt RE1 16 - uzemljenje 220V
5 - mirni kontakt RE1 17 - nula 220V
6 - preklopni kotakt RE1 18 - faza 220V



Detektori nivoa se koriste za signalizaciju nivoa, zaštitu pumpi od rada "na suvo" i automatsko održavanje nivoa čiste ili zaprljane vode.

Uređaj se sastoji od elektronskog dela smeštenog u standardno kućište za montažu na šinu i detektorskih sondi sa kontaktnim elektrodama. Sonde se isporučuju u kućištu IP65 montiranom na postolju pogodnom za montažu. Elektrode su robustne i napravljene od Č 4574. Maksimalan iznos struje kroz tečnost čiji se nivo detektuje iznosi 0.5 mA AC, a napon između elektroda je 8 V AC tako da je bezopasan na dodir. Najveći dozvoljen otpor je 8 K. Maksimalni dozvoljeni kapacitet kabla (elektroda-elektronika) je 220 nF.
