Interfejsi i zaštite - Strujni kalibrator CAL-1

Strujni kalibrator CAL-1 može se koristiti kao strujni izvor i kao ampermetar.

Ureðaj CAL-1 može kao izvor energije da koristi dve vrste naponskih napajanja: akumulatorsku bateriju ili adapter mrežnog napajanja 220 V.

Napajanje:
- ugrađeno:	NiCd akumulatorska baterija 8.4V ili baterija 9V (IEC6F22...)
- spoljašnje:	8 - 12 V, priključak 3.5 mm (služi i za punjenje NiCd baterije)
- potrošnja (Iizl - izl. struja strujnog izvora):	6 mA + 2*Iizl
Karakteristike izlaza:
- izlazna otpornost:	> 100 kW
- izlazni napon:	> 11 V
- maksimalno opterećenje	600 W  (napajanje   8 V) 1000 W  (napajanje 12 V)
Merne osobine:
- broj cifara displeja:	3½ cifre, znak
- učestanost merenja:	3 Hz
- zavisnost očitavanja od napona napajanja:	< 0.1 %
- temperaturna zavisnost:	< 50 ppm/°C
- tačnost:	0.2 %



Download PDF

Komplet strujnog kalibratora sadržI:

• strujni kalibrator CAL-1 sa NiCd akumulatorskom baterijom napona 8.4V,
• adapter za mrežno napajanje 220 V sa pripadajuæim kablom,
• merni kabl za povezivanje kalibratora sa uređajem čije se karakteristike mere,
• uputstvo za korišćenje strujnog kalibratora.

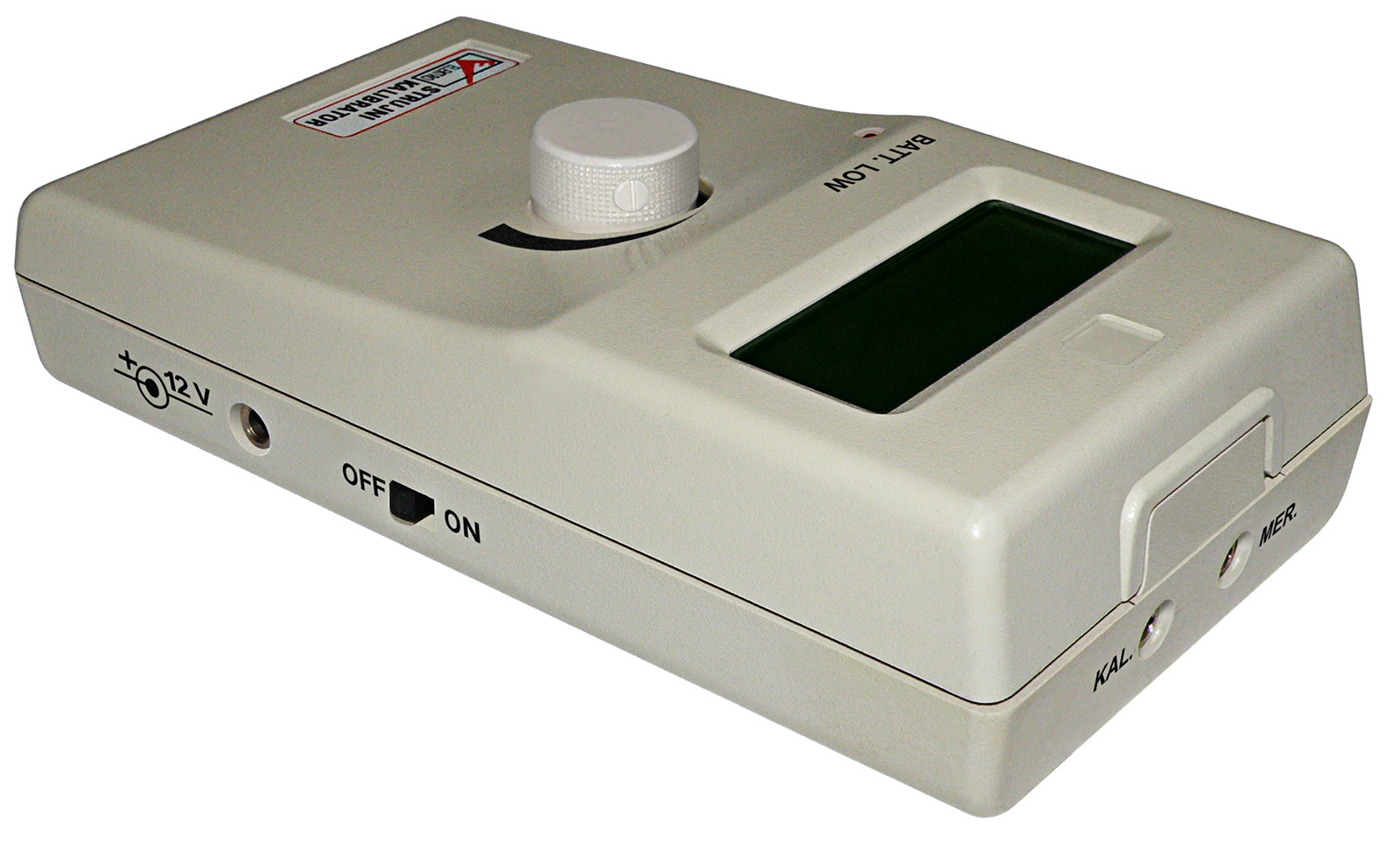

Na prednjoj površini strujnog kalibratora nalazi se 3½ cifreni displej (LCD), višeobrtni potenciometar za regulisanje izlazne struje u situaciji kada kalibrator radi kao strujni izvor i LE dioda za indikaciju istrošenosti akumulatorske baterije.

Na gornjoj bočnoj površini nalaze se ulazni MER. priključak koji se koristi kada kalibrator radi kao ampermetar i izlazni KAL. priključak koji se koristi kada kalibrator radi kao strujni izvor.

Na desnoj bočnoj površini kalibratora nalazi se prekidač za uključenje/isključenje uređaja i priključak za spoljašnje napajanje uređaja i punjenje akumulatorske baterije.

Na zadnjoj površini uređaja nalazi se poklopac čijim se skidanjem dolazi do ležita akumulatorske baterije koja se sa uređajem povezuje preko standardnog priključka.
