Interfejsi i zaštite - Interfejs - repetitor GI115

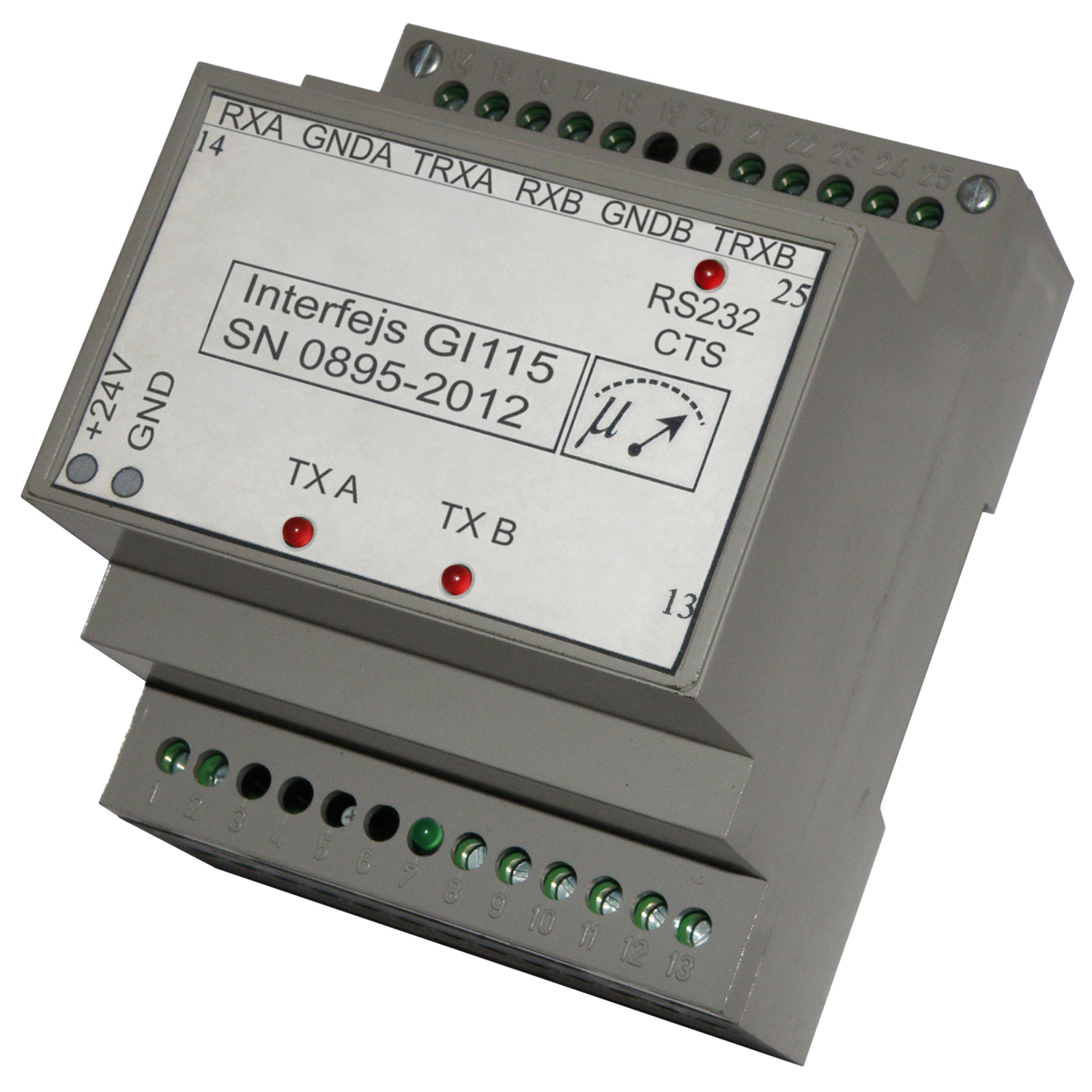

GI115 je interfejs - repetitor koji obezbeđuje protok podataka između dva RS485 porta (dvožično ili četvorožično) i RS232 porta uz neophodnu konverziju. Poseduje punu galvansku izolaciju na RS485 portovima.

Uređaj je modularan, što mu obezbeđuje prilagodljivost različitim aplikacijama - može da funkcioniše kao interfejs RS232/RS485, ripiter RS485/RS485 ili oboje istovremeno. Dozvoljava protok podataka na bodnim brzinama od 1200Bd do 115600Bd. Napaja se naponom 8÷36VDC. Podesivo vreme zadržavanja linije omogućava da se usaglasi sa različitom komunikacionom opremom.

napajanje:	8÷36 VDC
potrošnja:	< 2W
temperatura okoline:	-10 ... 55 °C
bodna brzina:	1200 Bd ... 115600 Bd
kašnjenje u prenosu:	< 0.3 ms
maksimalan broj RS485 portova	2
povezivanje RS485	dvožično ili četvorožično
terminacija RS485	120W, konfigurabilna
podešavanje vremena zadržavanja linije	0.1 ... 20.0 ms
prenaponska zaštita	dioda P6KE6.8 na RS485



Download PDF

Uređaj GI115 pruža sledeće mogućnosti:

• konverzija RS232/RS485 uz punu galvansku izolaciju,
• repetitorski rad RS485/RS485 uz punu galvansku izolaciju,
• 2- ili 4-žični RS485 priključak, bira se kratkospojnicima,
• RS232 priključak ima 2 modusa rada: RTS/CTS ili TXD,
• podešavanje tajminga prenosa jedinstveno za sve smerove,
• uređaj zasnovan na RISC kontroleru,
• modularna struktura: svaki port se nalazi na odvojenoj kartici,
• uređaj se napaja naponom 8÷36 V, koji ne mora biti stabilisan,
• prenos 1200 Bd ... 115600 Bd, kašnjenje u prenosu < 0.3 ms,
• potrošnja približno 2W.
