Interfejsi i zaštite - Interfejs 422

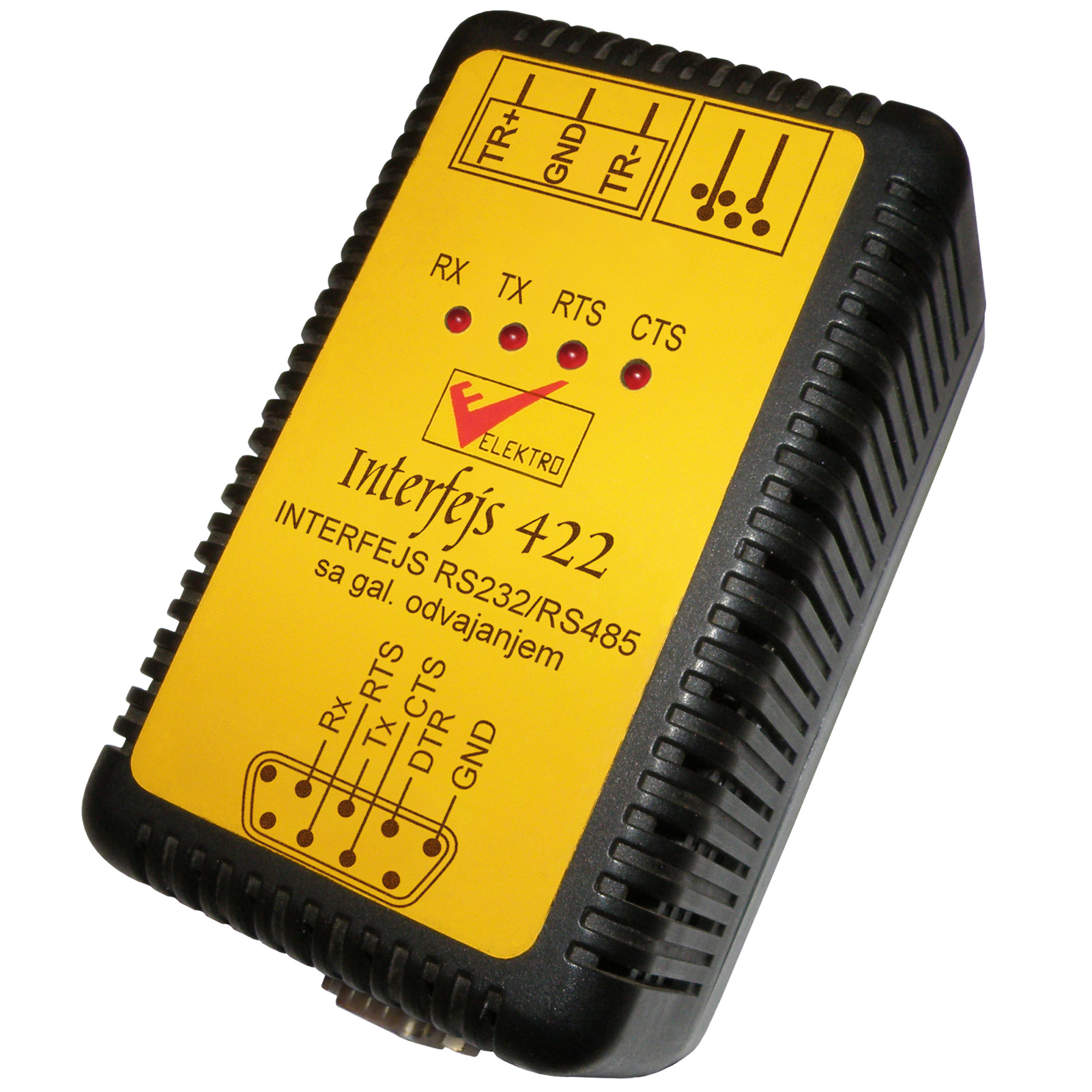

INTERFEJS 422 (interfejs RS232/RS485 sa galvanskim odvajanjem) je serijski adapter za konvertovanje podataka sa serijskog porta PC-a od RS232 na RS485. Na uređaj se može povezati 32 jedinice povezane na RS485 internu mrežu,

Galvanska izolacija:
Transmiter i risiver su galvanski izolovani, RS485 strana se povezuje bez mase a u slučaju da signal ide preko spoljašnjih prenaponskih zaštita, masa se povezuje, kao i u slučaju povezivanja oklopa kablova. Na strani RS485 postavljene su odvodne prenaponske brze diode (6.8V, struje odvoda 50A). RS232 strana napaja se iz kom. interfejsa tj. sa RS232 porta PC-a, tako da interfejs ne može biti priključen na RS232C port (odnosno na portove koji daju napon manji od 8V).

Bodna brzina je dozvoljena u granicama 9600 - 57600 bps. Za druge bodne brzine konsultovati proizvo a a radi hardverskih izmena. Interfejs je neaktivan dok ne dobije sa RS232 porta signal DTR ili RTS. Nakon dobijanja ovih signala, potrebno je cca. 50 ms dok se stabilizuju naponi u interfejsu, nakon čega on počinje da funkcioniše.

Uređaj podržava isključivo dvožičnu komunikaciju (polu duplex).

Napajanje: 220V, 50Hz
Max.potrošnja: 3.5W
Brzina prenosa: 9600bps - 57600bps, po zahtevu
Broj bita u karakteru: 1 start + 8 data + 1 (2) stop
Modusi rada: 2 žično, polu dupleks
Priključci, RS232 strana: RXD, TXD, GND, DTR, CTS; RTS
Max.nivo ul./izl. signala, RS232 strana: +/- 10V
Min.nivo ul./izl. signala, RS232 strana: +/- 0.7V
Priključci, RS485 strana: +TR, -TR, GND
Nivo izl. signala, RS485 strana: +/-4V
Ul. impedansa, RS485 strana: 200Ω
Maksimalni broj interfejsa na RS485 parici: 32
Vreme promene smera prenosa: 8T ( T - vreme slanja 1 bita)
Galvanska izolacija RS232:RS485 >100V
Dozvoljena dužina kablova (po EIA422 standardu): 1200m
Kućište: 63x105x40mm, za direktno uključenje u zidni priključak 220V
