Merači protoka - Loger - Elektromagnetna sonda Pipelog18

Osnovna namena mernog kompleta je prenosni merač protoka i pritiska sa autonomnim napajanjem i mogućnošću prikupljanja izmerenih podataka, obračunavanje protoka, snimanje proticajnog profila na mernom mestu uz automatsku korekciju mernih rezultata u skladu sa snimljenim profilom.

Korisnik može preko ugrađenog displeja očitati ili preuzeti prikupljene podatake putem laptop, notebook ili PC računara, neposredno ili modemskom vezom. Elektromagnetna sonda model LOGOMER18 je visokolinearan i osetljiv senzor protoka za merni opseg brzina od 1 mm/s do 35 m/s. Senzor pritiska radi na bazi tenzometrijskih traka. Akvizicione sposobnosti uređaja omogućuje tačno i detaljno snimanje dnevnog, nedeljnog ili mesečnog dijagrama potrošnje, kao i ostvarenog pritiska. Visoka autonomija, vodonepropusnost i robusnost uređaja omogućuju njegovu primenu na mernim mestima koja su za druge metode merenja nepogodna.

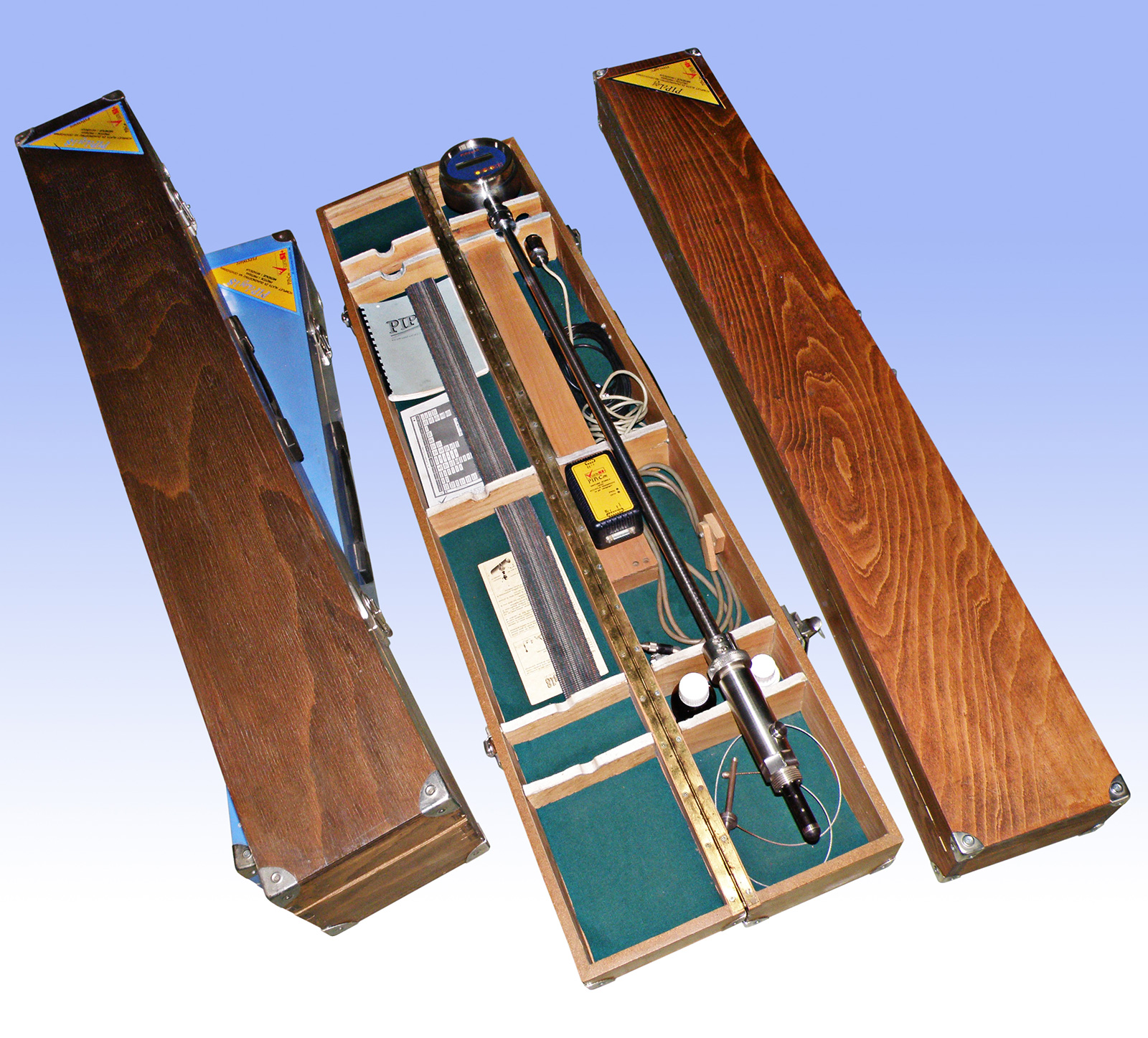

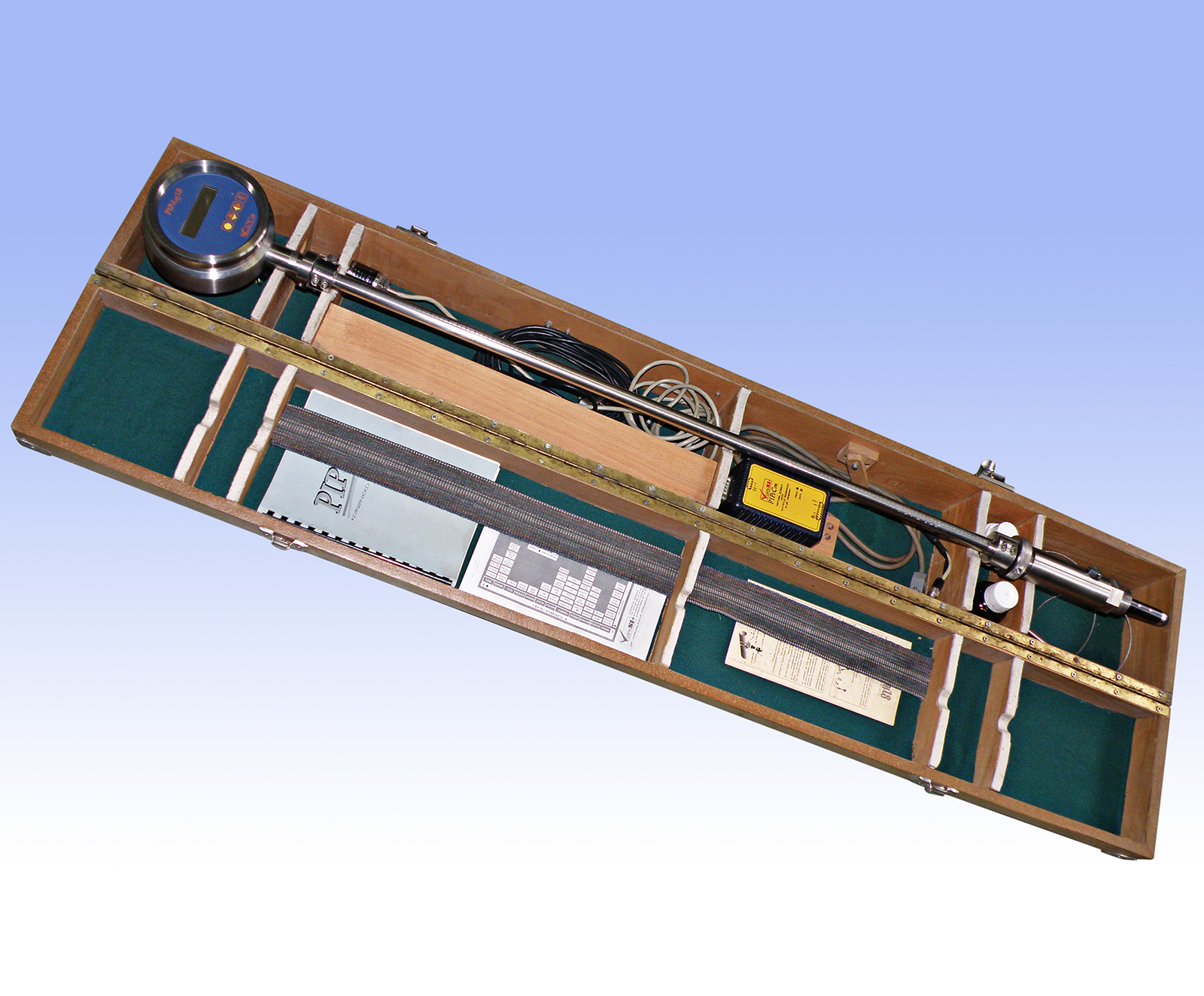

Merni komplet čine:

• elektromagnetna sonda pipelog18
• senzor pritiska
• punjač akumulatora i interfejs RS232/RS232 sa gal. odvajanjem
• softver za PC
• kofer sa priborom

Tehničke karakteristike elektronskog dela tip Pipelog18
Gab. mere:	Φ 18mm, I=1000mm
Materijal sonde:	Č4574
Materijal glave sonde:	Epoksid
Priključak:	spoljašnji navoj R1
Gab. mere pipelog:	1065x127mm
Prečnik cevovoda:	( 100 - 1000mm )
Radni pritisak:	NP 20bar
Min. provodnost:	5 µS/cm
Temp. tečnosti:	0 - 700C
Stepen zaštite:	IP68
Opseg brzina:	0.2m/s...3m/s
Prag osetljivosti:	cca 1mm/s
Linearnost:	1% brzinski
Tip. ponovljivost:	0.5%
Max. pobuda:	5W



Kofer
DIMENZIJE:	1290x175x160 mm
TEŽINA:	10 kg
PRIBOR:	bočice sa rastvorom 10% HCI i 70% etanola; ključ OK36; ručice za dotezanje; tabela rukovanja; knjiga uputstava; kablovi za punjenje akumulatora i komunikaciju; disketa sa softverom; rez. zaptivke, i dr. sitan pribor



CENTRALNA PROCESORSKA JEDINICA MULTILOG
Napon napajanja:	11 - 17 VDC
Napon pobude senzora:	5VDC
Max.rezolucija AD konver.	21 bita
Ugrađen procesor:	DS5001
Takt procesora:	11.059MHz
Memorija:	64KBkod/64KBpodaci
Komunikacija:	RS232;19200Bd
Analogni ulaz: opcija napon: opcija struja:	+- 150mV;10MΩ +- 20mA;4Ω7
Radna temperatura:	0 - 400C
Displej:	LCD alfanum.2x16kar. alalfanum.al222x16kar.
Konzola:	4 tastera
Litijumska baterija:	3.6V, 260mAh
Vek baterije:	5 godina
Časovnik:	ICM7170
Greška časovnika:	< 1s / 24sata
KONEKTORI:
7-polni ž. - komunikacija
2-polni ž. - napajanje
5-polni ž. - senzor pritiska
4-polni ž. - dodatni ulaz
AKVIZICIJA
Uzorkovanje:	podesivo 2s - 1h
Aktivnost:	podesiva 2s - 60s
Broj kanala:	podesiv
Zapis:	konačan / kružan
SOFTVER ZA PC
Neophodan hardver: PC486/100MHz, VGA, 16Mb RAM, WIN 9X, Prostor na HDD: 10Mb



NAPOJNA JEDINICA I INTERFEJS RS232/RS232 sa galvanskim odvajanjem PIPEKOM
Kućište:	111x68x51 sa utikačem
Napajanje:	220V, 50Hz
Potrošnja:	cca 120mA
Izlazni napon:	12VDC
Izlazna struja:	800mA
Komunikacija:	RS232
Brzina komunikacije:	19200bps
Prenos signala:	RxD, TxD, DTR
Statusne LED:	DATA, PROG
Priključak za sondu:	DB15
Priključak za PC:	DB9



AKUMULATOR
Nominalni napon:	7.2 V	autonomija	uzorkovanje (s)	aktivnost (s)
Nominalni kapacitet:	5Ah	7 dana	10,   30,   60,	2,   5,   10,
Potrošnja:	cca 110 mA	15 dana	30,   60,	2,   5,
Struja punjenja:	cca 600mA	30 dana	60	2



SENZOR PRITISKA
Merno područje:	0 - 25bar
Podešen opseg:	0 - 20bar
Preopterećenje:	40bar
Napon napajanja:	5VDC
Izlaz:	cca 130 mV/bar/V
Tačnost:	0.6%
Temp. greška:	0.14%  /  0C
Zaštita:	IP68
Priključak:	R1/4''
