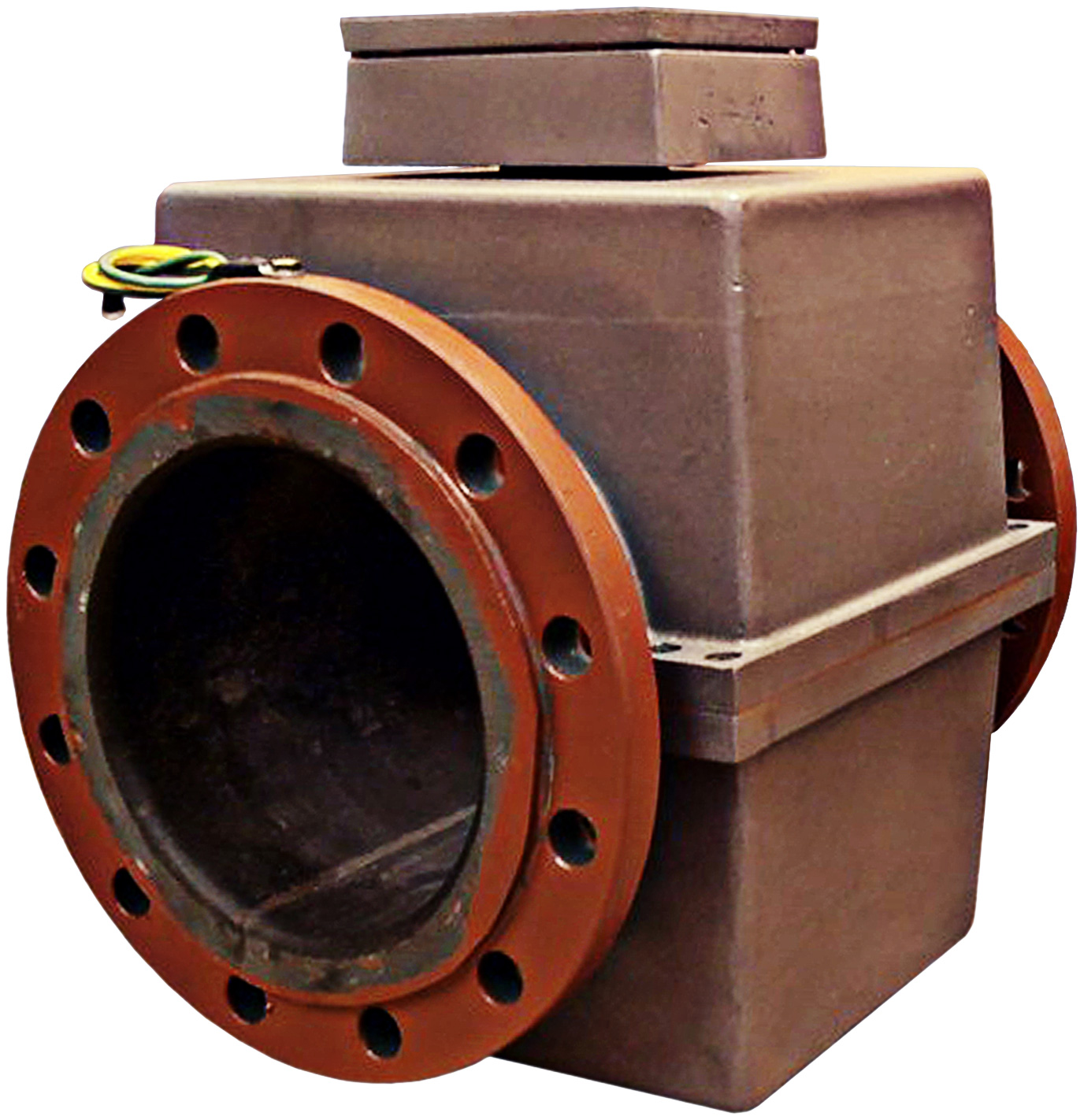

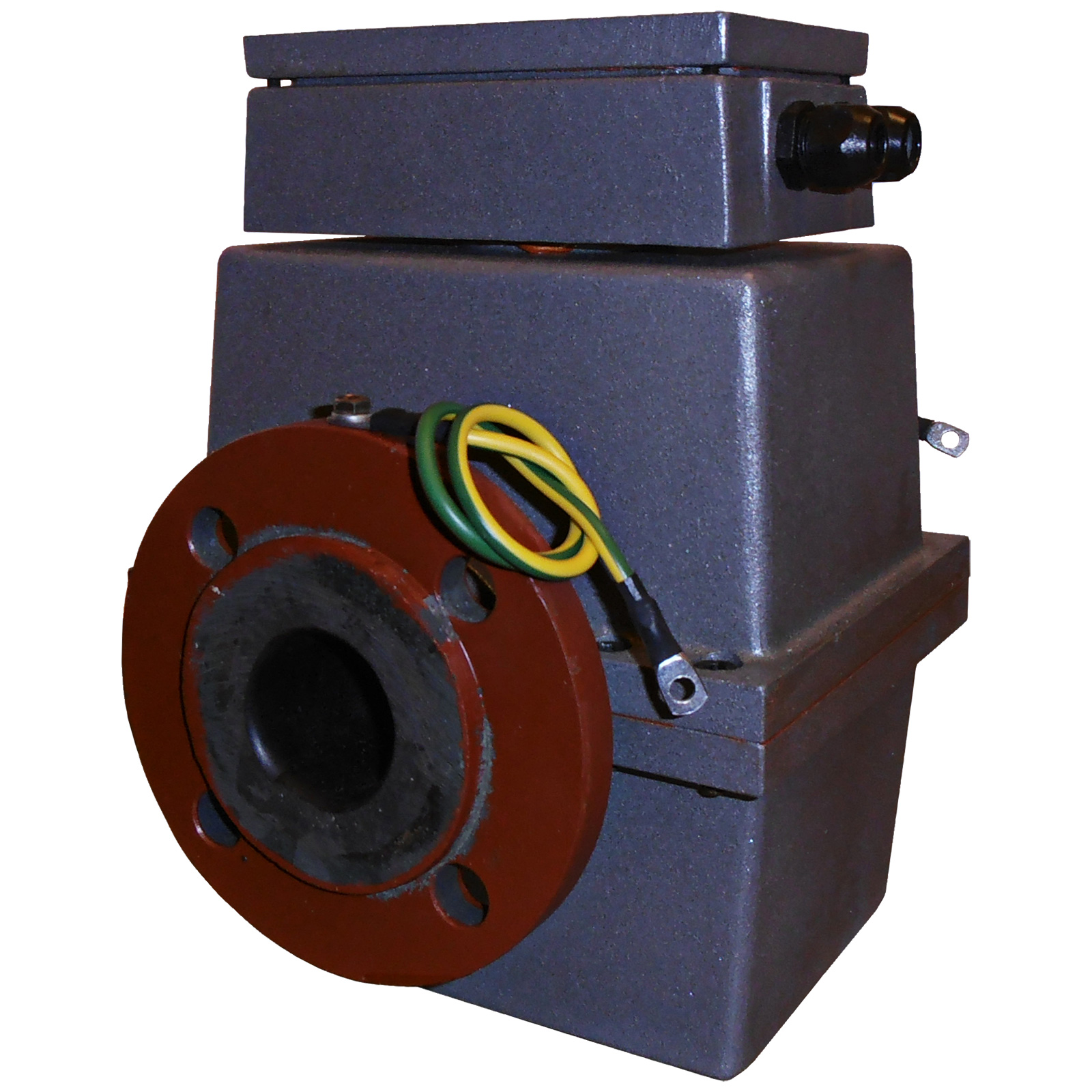

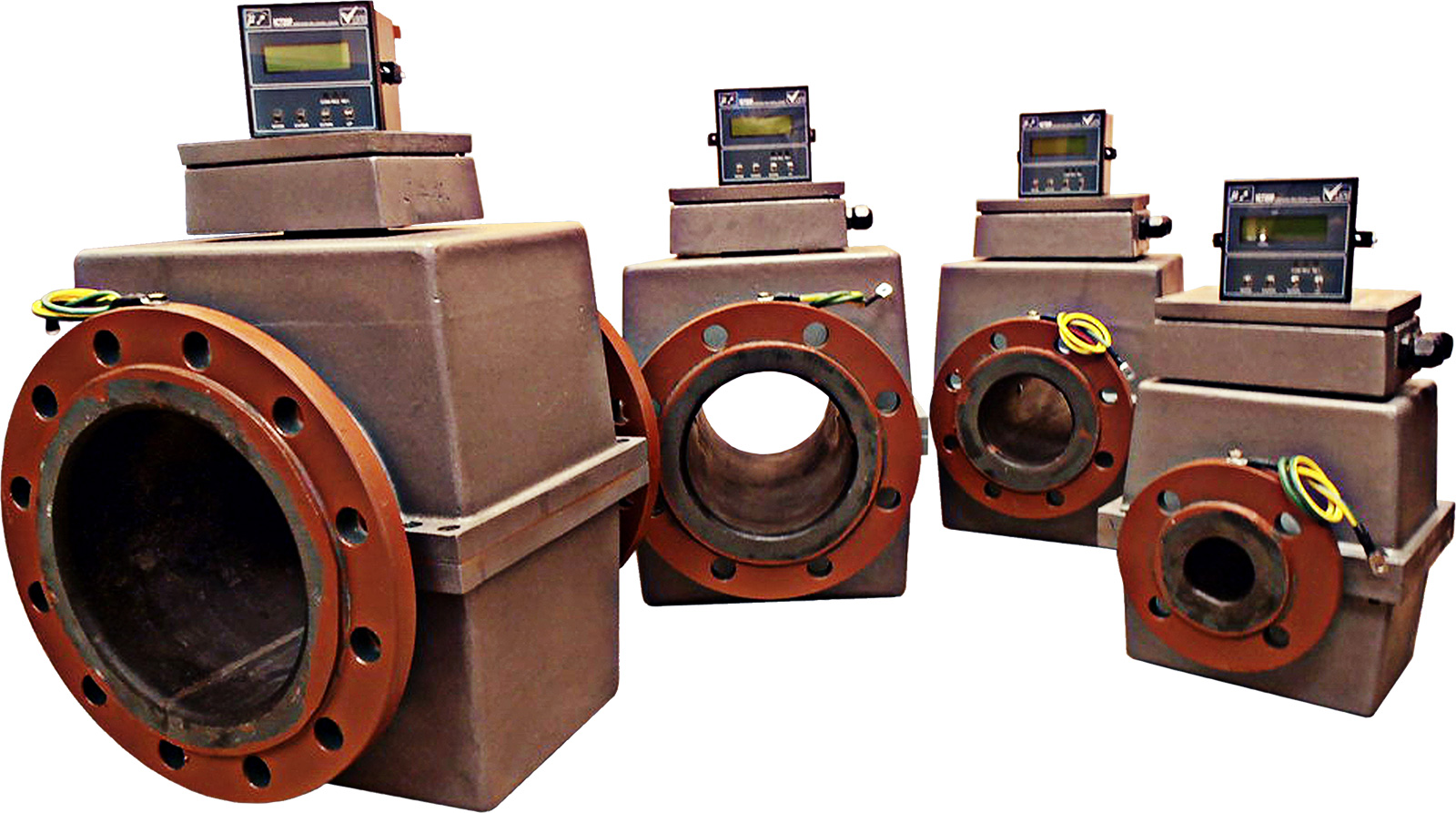

Merači protoka - Davači - Elektromagnetni merač protoka EMD-01

Merenje protoka provodnih fluida elektromagnetnim meračem protoka zasniva se na Faradejevom zakonu elektromagnetne indukcije.

Elektromagnetni merači protoka sastoje se od dva osnovna dela: davača za stvaranje magnetnog polja u cevi i elektronskog sklopa za napajanje, pojačanje i obradu signala. U davaču se proizvodi magnetna indukcija B upravno na tok teènosti i pravac elektroda postavljenih duž prečnika d cevi. Time se, proticanjem tečnosti kroz davač, dobija na elektrodama indukovana elektromotorna sila ε proporcionalna srednjoj brzini v tečnosti.

ε = d x B x v

Tehničke karakteristike EM davača protoka tip EMD1
Priključak: prirubnica JUS M B.6.182
Prečnici cevovoda: DN 25 - 250 mm
Radni pritisci: DN 25 – DN250, NP16
Opseg brzina: <10 m/s
Prag osetljivosti: cca 0.3 mm/s
Ponovljivost: 0.2%
Linearnost odziva: 0.5% prema protoku
Tačnost: 0.5%
Provodnost: >5µS/cm
Obloga davača: tvrda, meka guma, PTFE
Radna temperatura: od -400C do +800C
Elektrode: Č.4574, Hasteloy B, Cirkonijum
Materijal cevi: Č.4574
Materijal kućišta: Silumin
Zaštita: IP65
El. priključak: kleme u priključnoj kutiji



Elektromagnetni merači protoka služe za merenje protoka provodnih tečnosti, suspenzija, pulpe i pasta, minimalne provodnosti fluida 5mS/cm.Pravilnim izborom konstruktivnih materijala mere se i agresivne i korozivne tečnosti. Široki izbor materijala obloge i elektroda daje mogućnost korišćenja u raznorodnim hemijskim procesima. Elektromagnetni merači protoka se primenjuju u hemijskoj, farmaceutskoj i prehrambenoj industriji, u procesima prerade voda i vodoprivredi, za merenje protoka:

Dobjeni električni izlazni signali (strujni i frekventni) direktno su primenljivi za regulaciju i upravljanje u procesnoj industriji.
